Gasodutos de longa distância
Com a rota importada, o drone percorre a malha automaticamente e o laser localiza vazamentos ao longo do traçado, eliminando riscos na linha com rapidez e sem expor equipes ao campo.
Sistemas Veiculares & Aéreos
UF100Detector de Metano a Laser Acoplado a Drone
Montado em drone e combinado a um app de inspeção, detecta rapidamente a concentração de metano com alta eficiência e precisão. Oferece solução inteligente e confiável para ambientes complexos e perigosos como estações de gás e gasodutos de longa distância. Compatível com plataformas DJI M350 e M30.
300 mTelemetria
55 minAutonomia de voo
15 kmTransmissão de imagem
Como funciona
Detecção laser de metano a bordo de drone
O UF100 é um detector laser de metano projetado para ser embarcado em drone. Em vez de exigir contato com o gás, o instrumento emprega um laser de sensoriamento remoto montado em plataforma pan-tilt (gimbal) que varre a área inspecionada a distância e mede, em tempo real, a concentração de metano no caminho óptico. Quando o gás ultrapassa o limiar configurado, o equipamento dispara um alarme e registra automaticamente a posição do ponto de vazamento.
Aliado ao aplicativo móvel de inspeção, o UF100 transforma o voo em uma rotina automatizada: a rota é importada previamente, o drone sobrevoa a instalação, o laser inspeciona toda a área e os dados e fotos dos pontos suspeitos são salvos sozinhos. É uma solução inteligente, precisa e segura para estações de gás, gasodutos de longa distância e outros ambientes complexos e perigosos, protegendo pessoas e equipamentos ao afastar o operador da zona de risco.
Recursos e funções
O que o UF100 faz.
Importação de rotas para inspeção automatizada, com localização precisa e salvamento automático dos dados e fotos de cada ponto de vazamento
Quatro padrões de varredura do gimbal (linha, retângulo, círculo e espiral) para ampliar a área coberta no mesmo tempo de voo
Largura de varredura do gimbal ajustável em campo, adaptando a oscilação à direção do voo e às condições do local
Nível antifalso alarme configurável em três estágios (0, 1 e 2) para reduzir alarmes indevidos
Sensibilidade de medição ajustável, com modo normal recomendado para máxima precisão dos dados
Laser indicador de alta potência que revela a posição do feixe invisível mesmo sob luz diurna intensa
Gimbal vertical para baixo para inspeção de redes em voo, alinhando o ponto de alarme ao vazamento real
Limiar de alarme de metano e relação sinal-ruído totalmente configuráveis

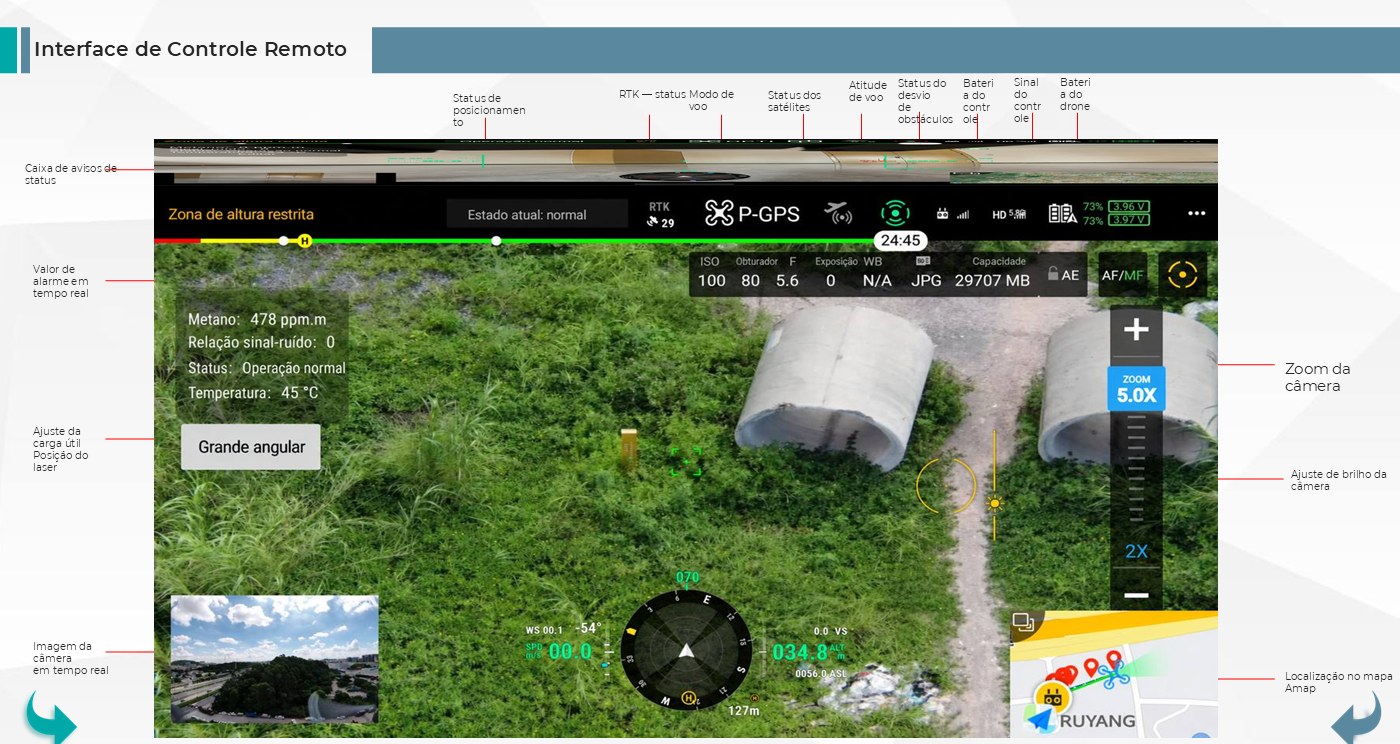

Interface de controle remoto com valor de alarme e imagem da câmera em tempo real, zoom, mapa Amap, status RTK, satélites, bateria e desvio de obstáculos

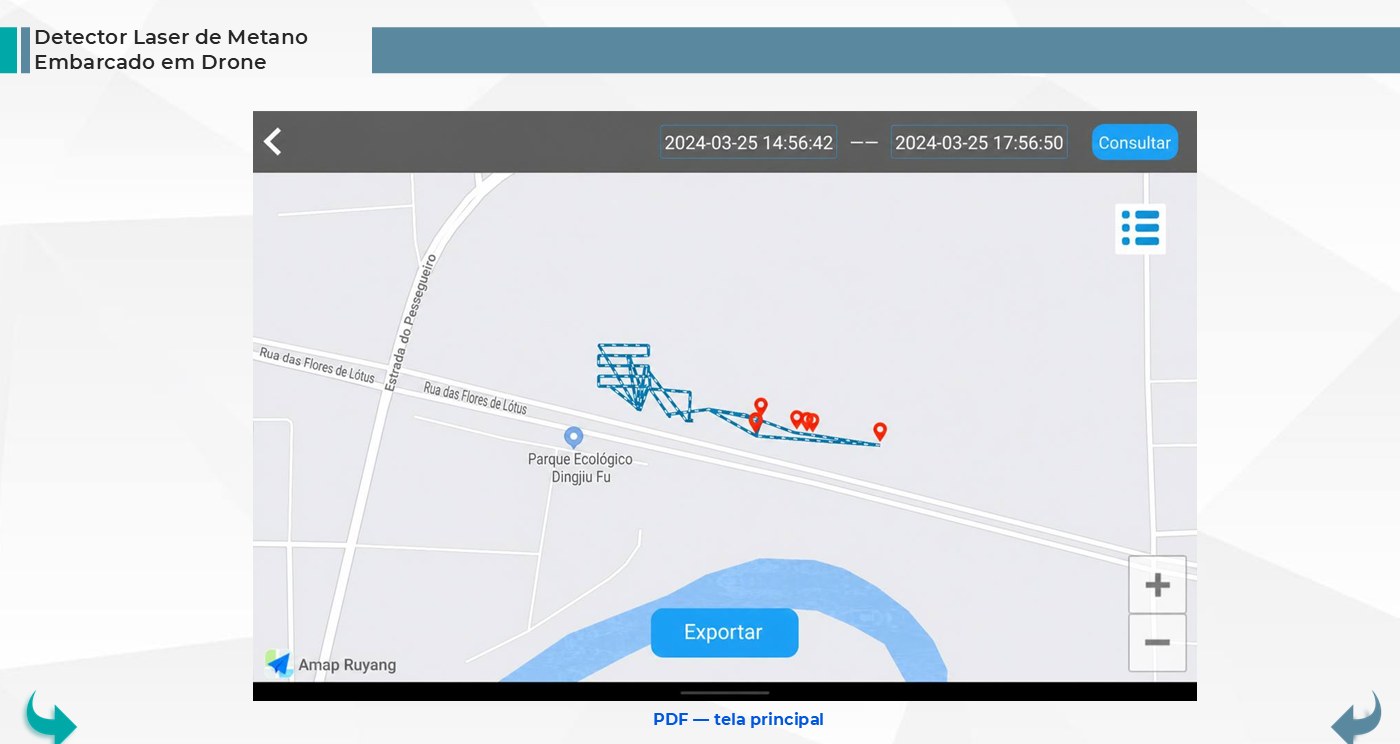

Aplicativo móvel com sincronização de álbum, lista de pontos e navegação assistida até o vazamento

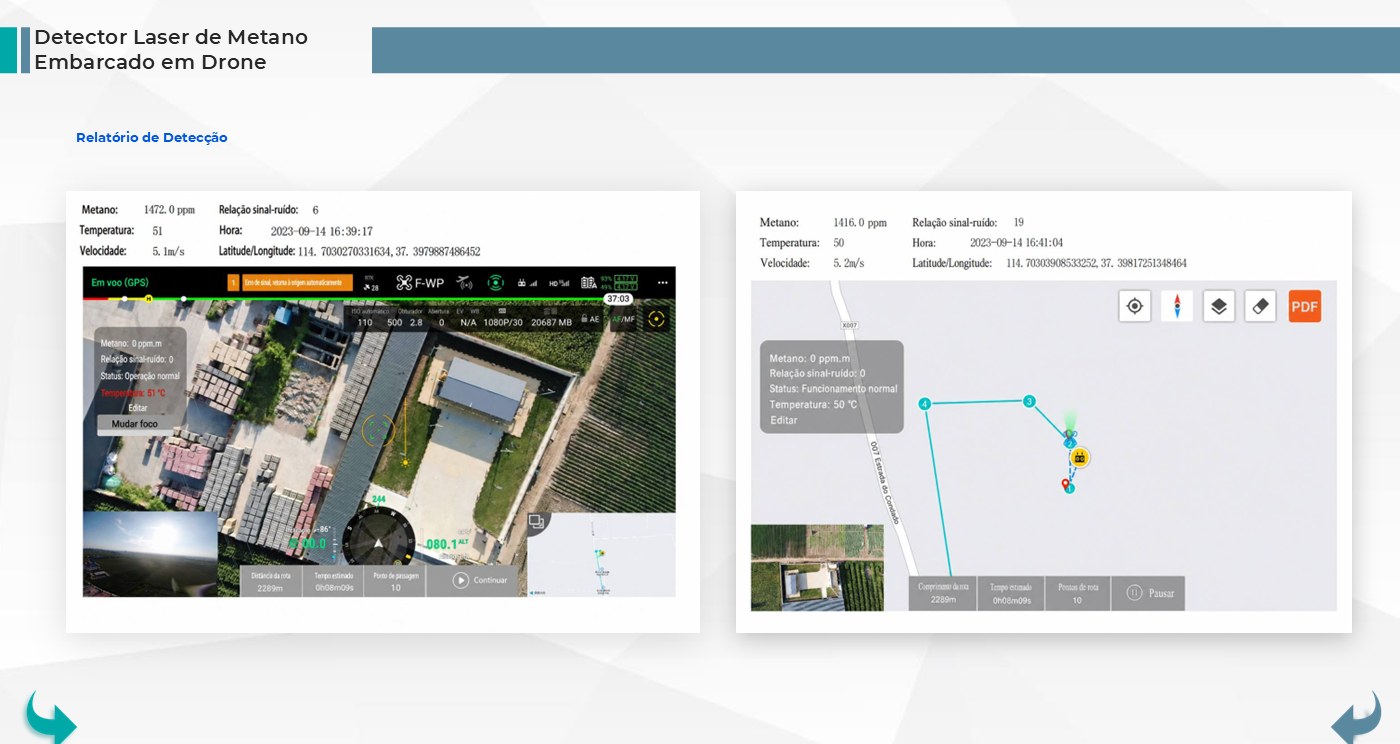

Geração de relatório de detecção em PDF ao final da inspeção
Compatibilidade com múltiplas plataformas de drone (DJI M400, DJI M30 e Dashi Aviation Z3015)

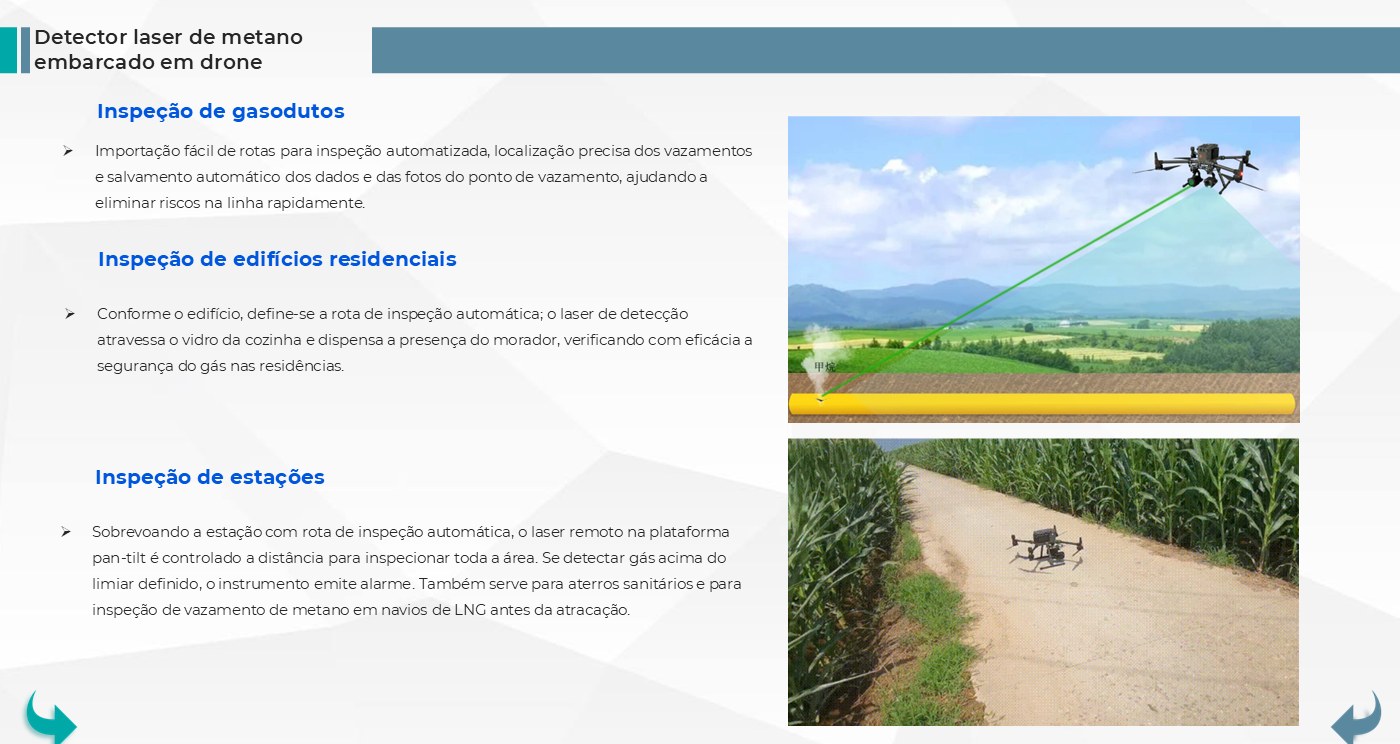

Aplicações
Onde o UF100 atua.
Estações de gás
O drone sobrevoa a estação em rota de inspeção automática enquanto o laser remoto na plataforma pan-tilt é controlado a distância para varrer toda a área; ao detectar gás acima do limiar, o instrumento emite alarme imediato.
Edifícios residenciais
Conforme o edifício, define-se uma rota automática e o feixe de detecção atravessa o vidro da cozinha sem exigir a presença do morador, verificando com eficácia a segurança do gás nas residências.
Aterros sanitários
A varredura aérea cobre grandes áreas de forma contínua, ideal para monitorar emissões de metano em aterros de difícil acesso.
Navios de LNG
Permite a inspeção de vazamento de metano em navios de LNG antes da atracação, reforçando a segurança portuária.
Características
- Telemetria a laser de até 300 m, com ângulo ajustável
- Exibição em tempo real de imagem de voo, rumo e alarmes
- Gestão de saúde com autoteste de cada componente
- Exportação de relatórios e registros de eventos pelo app
- Telêmetro compacto (680 g) para DJI M350+ e M30+
- Integração de sistemas para transmitir dados e vídeos à plataforma do cliente
Especificações técnicas
| Objeto de detecção | Metano (CH₄) |
|---|---|
| Distância de telemetria | 50 / 100 / 150 / 300 m (opcional) |
| Faixa de detecção | 0 ~ 100.000 ppm·m |
| Resolução | 1 ppm·m |
| Tempo de resposta | 0,01 segundo |
| Peso do telêmetro | 680 g |
| Autonomia de voo (máx.) | 55 min |
| Transmissão de imagem | 15 km |
| Plataformas | DJI M350+ / DJI M30+ |

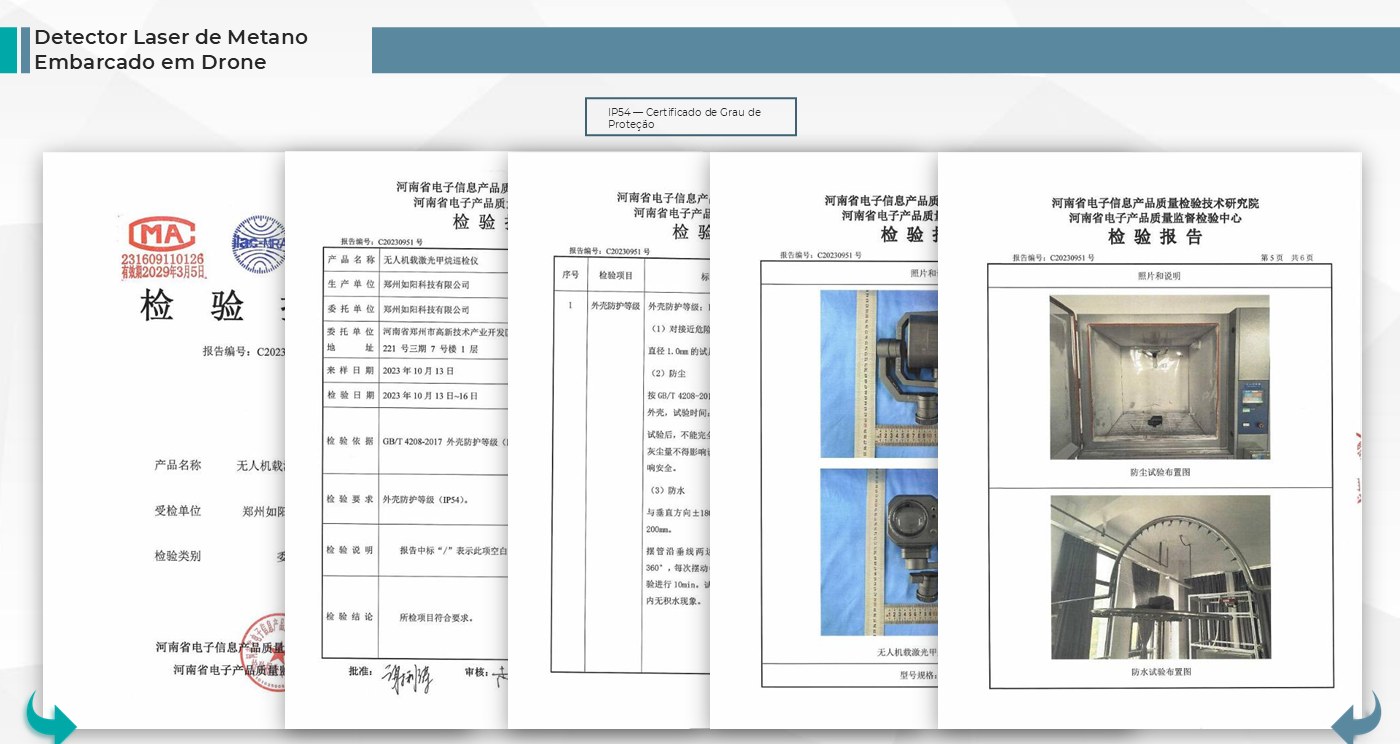

| Grau de proteção | IP54 |
| Ângulo de detecção | Ajustável |
| Dimensões do telêmetro | 120 × 84 × 70 mm |
| Velocidade horizontal (máx.) | 23 m/s |
| Posicionamento e evasão | 6 direções |
| Bateria | Troca a quente (hot-swap) |
| Dimensões (desdobrado, sem hélices) | 810 × 670 × 430 mm |
| Classe de laser | Infravermelho: Classe 1; indicador verde: Classe 3R |

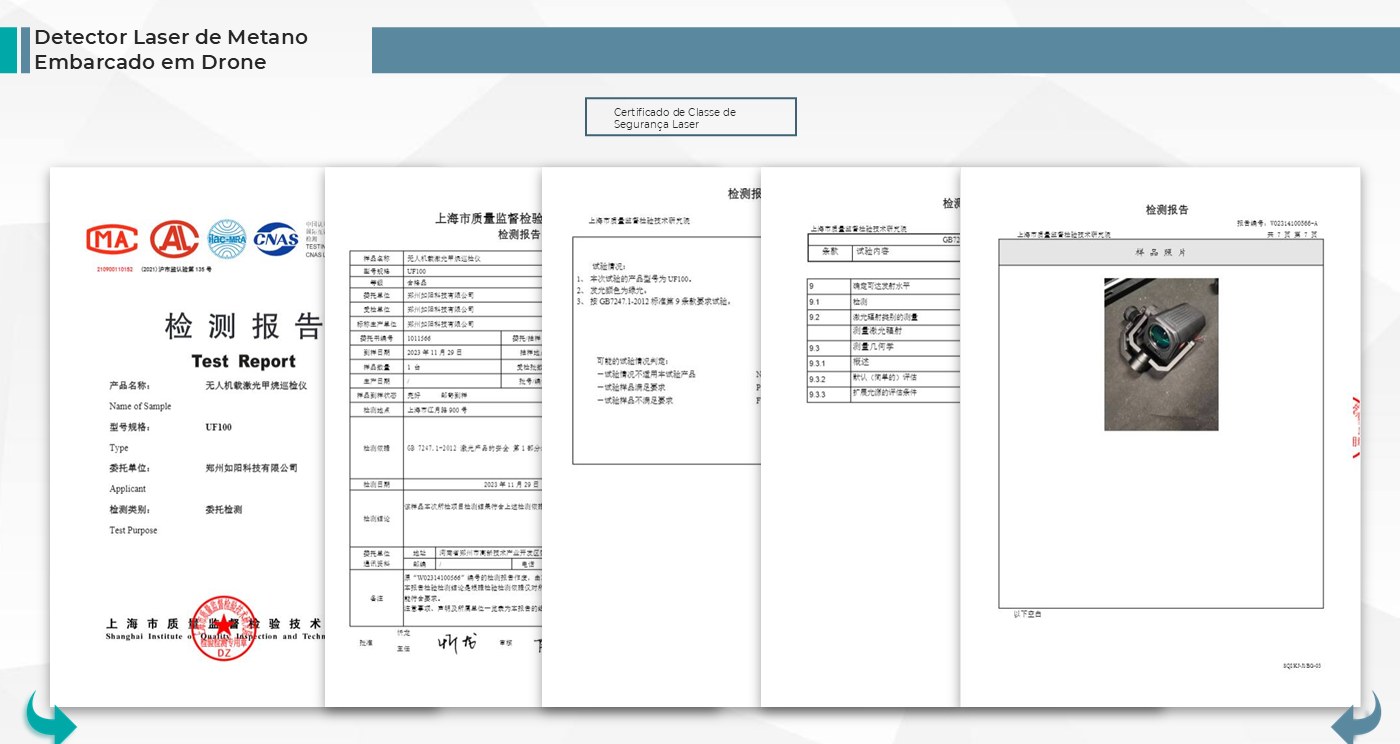

Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Documentação técnica
Veja em detalhe.
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.
Referência do fabricante Ruyang: fornecimento do detector laser de metano embarcado em drone para a China Gas Shenzhen — Filial Oeste Co., Ltd. (setembro de 2023).
Referência do fabricante Ruyang: adoção do detector laser de metano embarcado em drone pela Puyang China Resources Gas Co., Ltd. (dezembro de 2023).
Referência do fabricante Ruyang: implantação do detector laser de metano embarcado em drone na Handan China Resources Gas Co., Ltd. (janeiro de 2024).
