Redes urbanas de distribuição de gás
Inspeção veicular de ruas e avenidas para concessionárias, detectando microvazamentos em ramais e tubulações enterradas com o veículo em movimento a até 80 km/h e alcance de 150 m.
Sistemas Veiculares & Aéreos
S800Sistema Veicular de Metano e Etano de Alta Precisão
Detecta simultaneamente metano e etano e distingue na hora gás natural de biogás. Baseado em TDLAS de infravermelho médio com célula de absorção de longo caminho óptico, alcança detecção em tempo real em nível ppb. O software exibe concentração, velocidade, vento, mapa, trajetória e localização, salvando o ponto de vazamento e exportando relatórios.
0,1 ppbResolução mínima
≤ 0,1 sTempo de resposta
150 mDistância máxima
Como funciona
Detecção a laser MIR-TDLAS em nível ppb

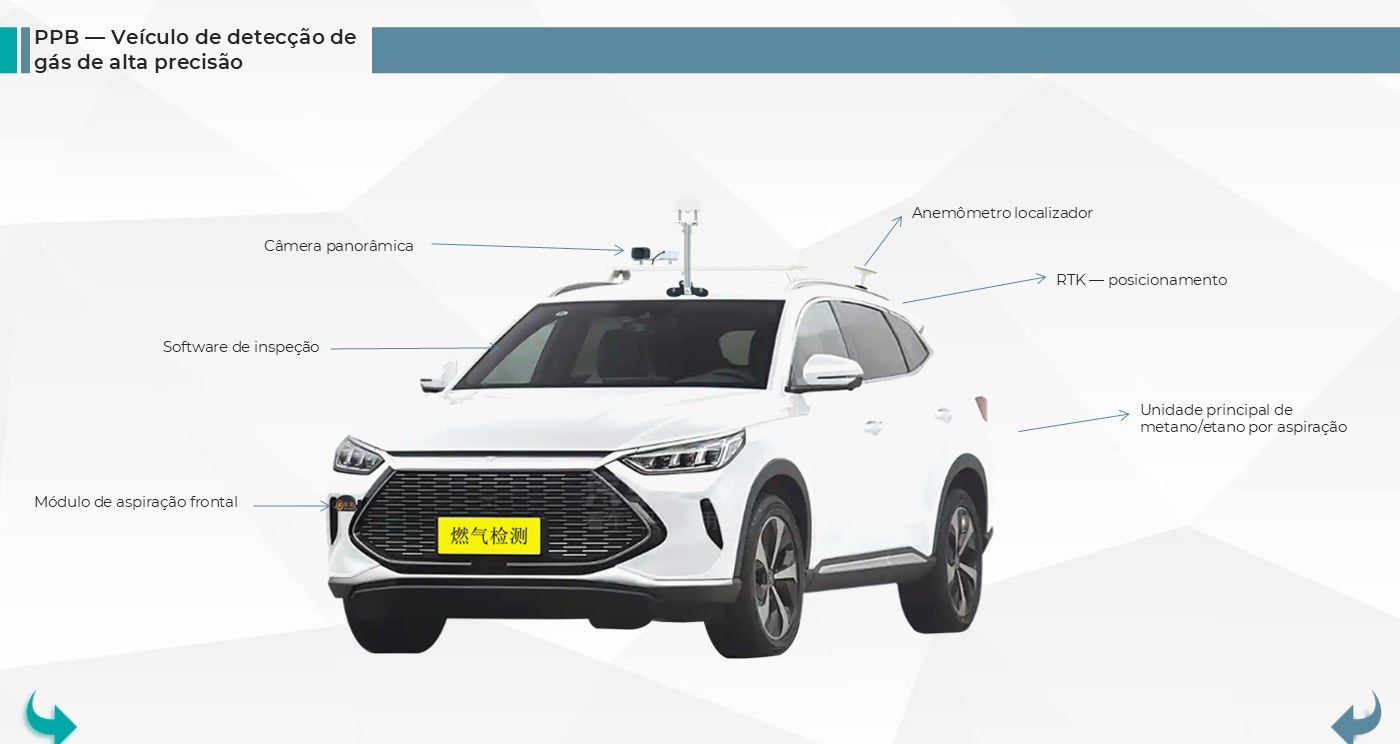

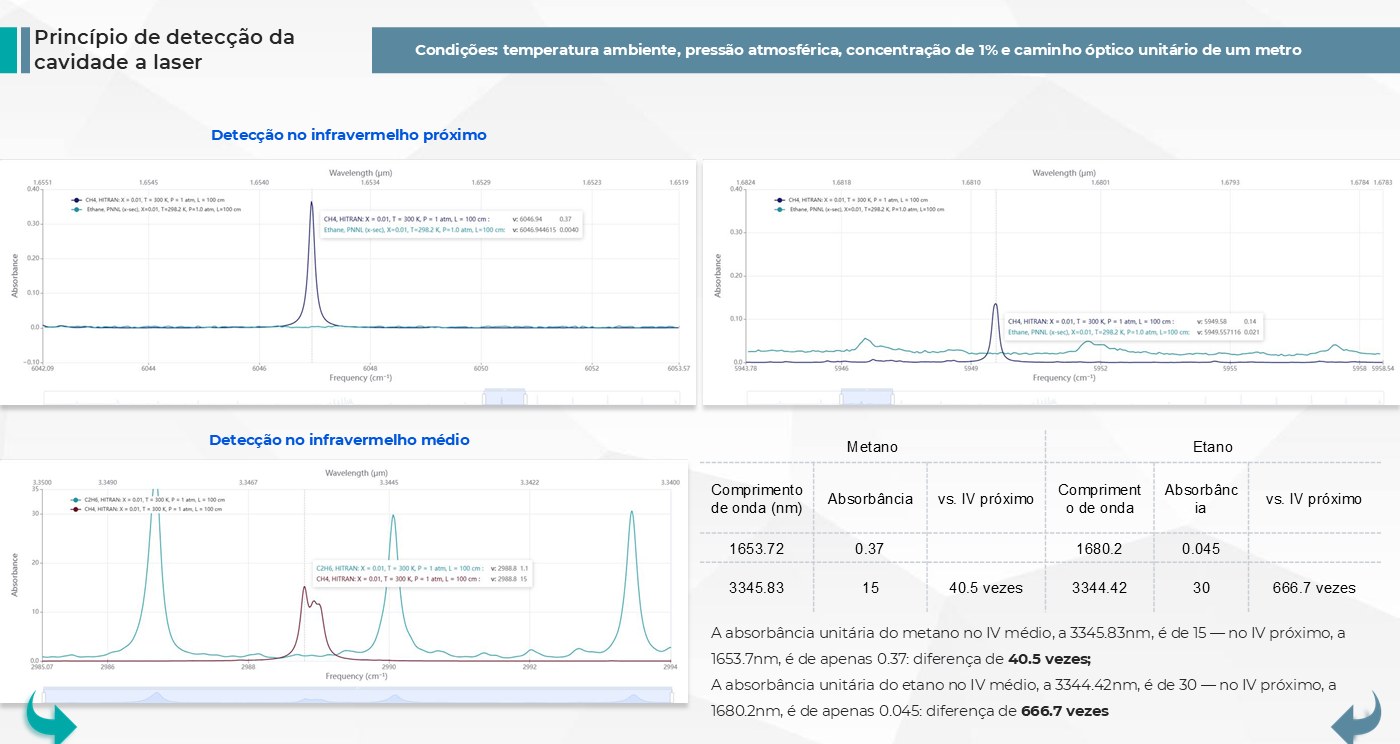

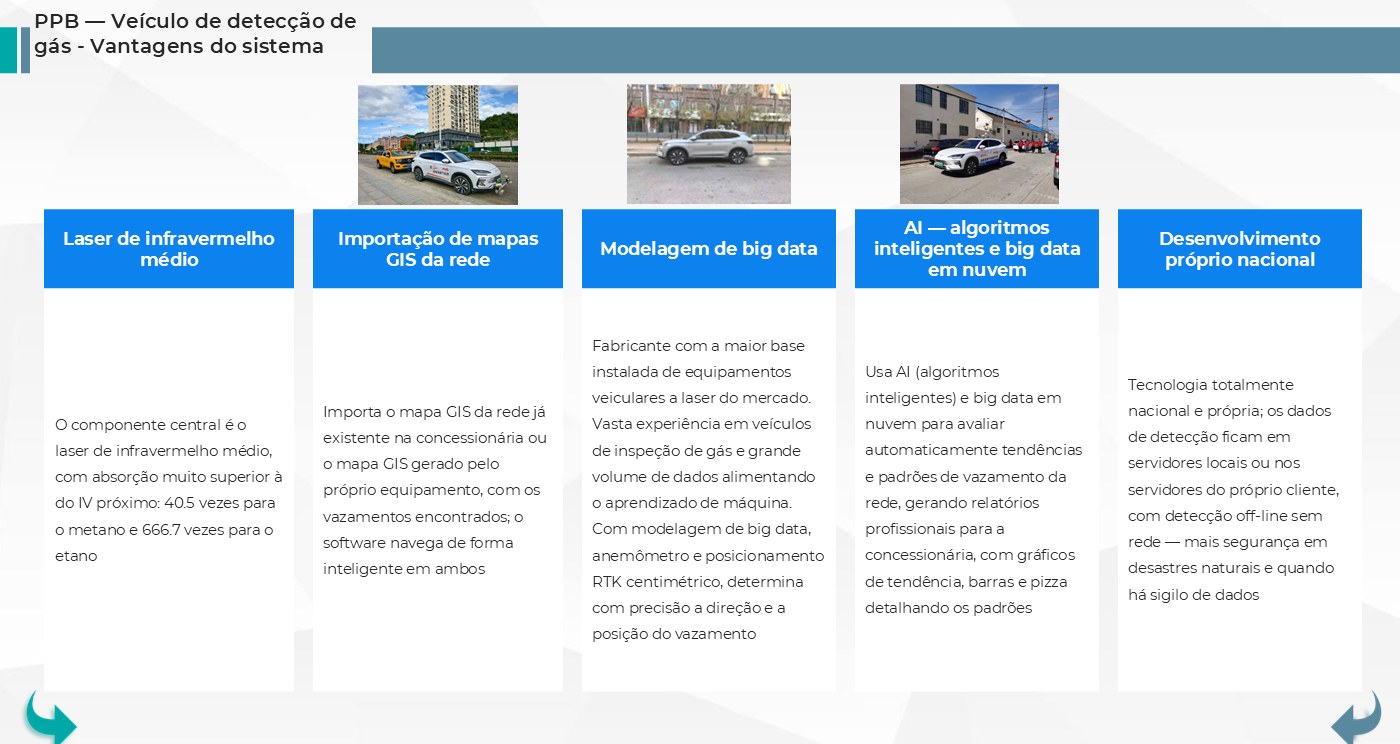

O veículo de detecção S800 (série PPB) usa espectroscopia de absorção a laser no infravermelho médio com diodo sintonizável (MIR-TDLAS), combinada a uma célula de absorção de longo caminho óptico de desenvolvimento próprio da Ruyang. Enquanto o veículo se desloca, um módulo frontal aspira o ar rente ao solo e o laser mede em tempo real a absorção do metano e do etano exatamente nas bandas fundamentais do infravermelho médio, onde a resposta é 40 a 666 vezes mais forte do que no infravermelho próximo usado por equipamentos convencionais.
O resultado é um salto de mil vezes na precisão: da faixa de partes por milhão (ppm) para partes por bilhão (ppb), chegando a 0,1 ppb. Isso permite identificar um microvazamento muito antes de ele atingir o limite inferior de explosividade, distinguir gás natural de biogás e localizar a origem cruzando a leitura de concentração com direção e velocidade do vento e o posicionamento RTK centimétrico — transformando a inspeção de uma resposta reativa em prevenção ativa.
Recursos e funções
O que o S800 faz.

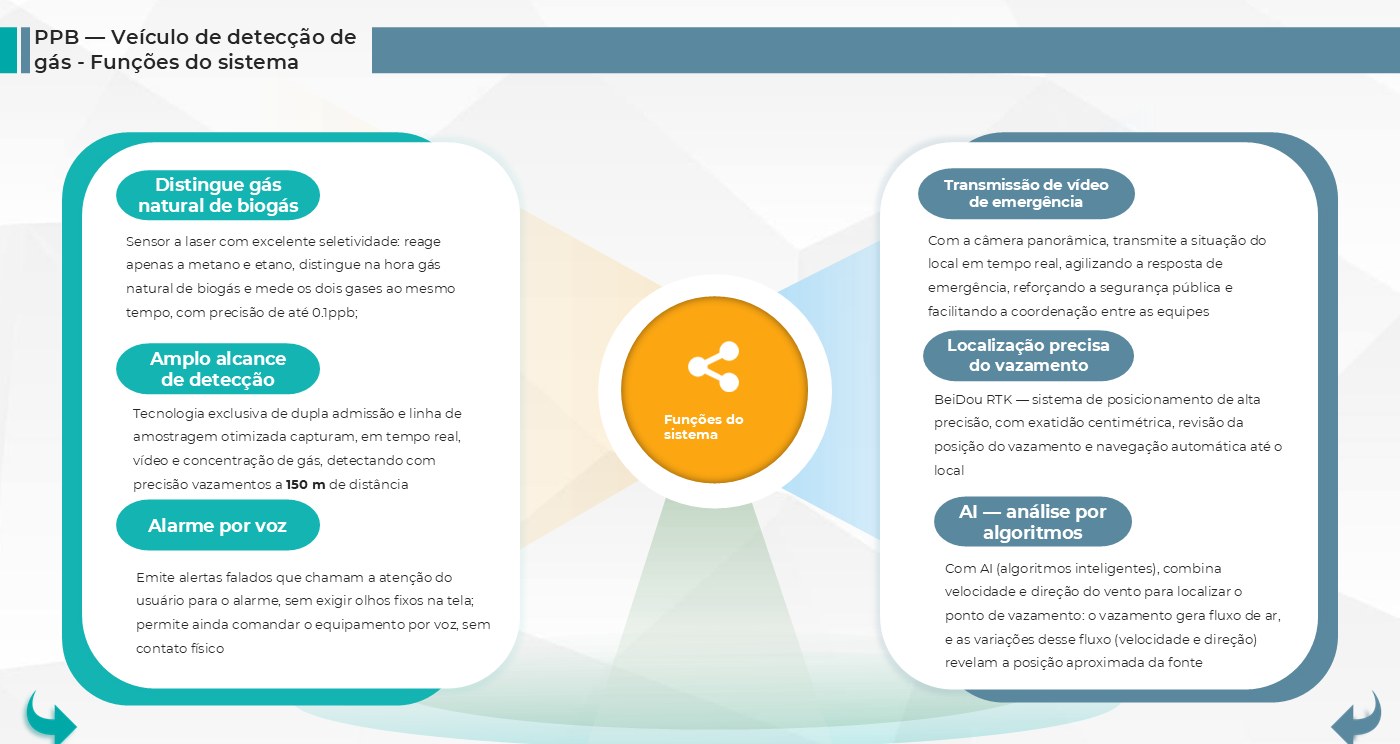

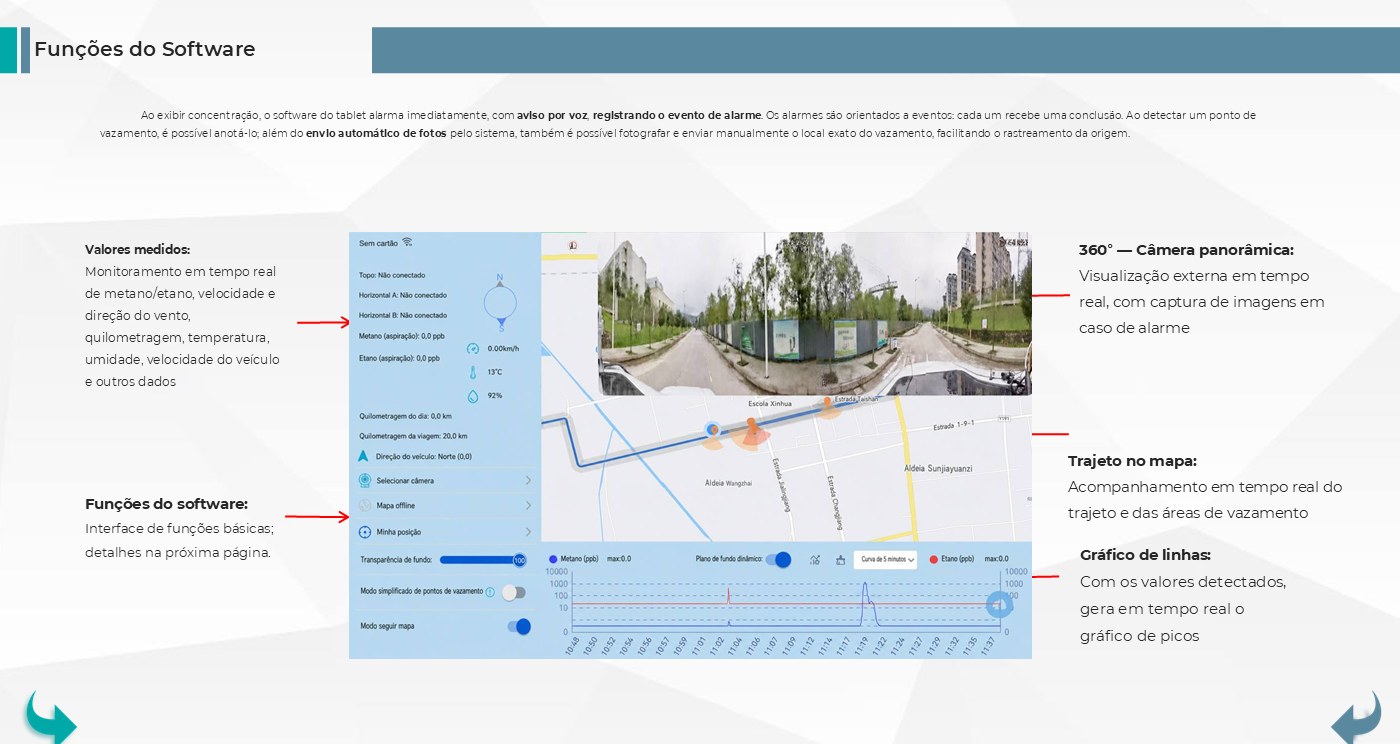

Software de inspeção para tablet com monitoramento em tempo real de metano, etano, vento, temperatura, umidade, velocidade e quilometragem do veículo
Câmera panorâmica 360° com transmissão ao vivo e captura automática de imagens no momento do alarme
Alarme por voz orientado a eventos: cada alarme recebe uma conclusão registrada, sem exigir olhos fixos na tela
Comando do equipamento por voz, sem contato físico
Distinção automática entre gás natural e biogás pela seletividade do sensor a laser
Localização por IA que cruza velocidade e direção do vento para apontar a fonte do vazamento
Posicionamento BeiDou RTK com precisão centimétrica e navegação automática até o ponto do vazamento
Planejamento automático de rotas de inspeção conforme o traçado da rede
Integração com o GIS do cliente e modelagem digital da rede subterrânea, com dados armazenados no ambiente do próprio cliente
Análise de dispersão que determina tipo (contínuo ou ruptura), densidade, volatilidade e taxa do vazamento
Gestão em ciclo fechado: registro de riscos, despacho, rastreabilidade e relatórios automáticos on-line
Exportação de relatórios em PDF e Excel com o trajeto da inspeção traçado automaticamente
Mapa off-line para operar sem internet, modo simplificado de pontos e mapa em acompanhamento
Atualizações e manutenção de software gratuitas por toda a vida útil do equipamento
Aplicações
Onde o S800 atua.
Gasodutos de transporte
Varredura de longas extensões de dutos de transmissão, antecipando riscos de vazamento muito abaixo do limite de explosividade e ganhando tempo para a resposta de emergência.
Polos químicos e industriais
Monitoramento de áreas com concentração de tubulações e processos, onde a alta seletividade do laser reduz alarmes falsos e identifica com precisão a origem do gás.
Gestão de emergência e segurança pública
Apoio a equipes de resposta com transmissão de vídeo ao vivo, localização centimétrica e coordenação em ciclo fechado entre campo e central.
Características
- Distinção instantânea entre gás natural e biogás, com aviso por voz
- Monitora vento, temperatura/umidade, velocidade e rota em tempo real
- Exibição das áreas de vazamento por gráfico setorial
- Posicionamento BeiDou/GPS para localização precisa
- Opcional: câmera panorâmica 360° e RTK de precisão centimétrica
- Dados de vazamento em curvas para avaliar em tempo real se há vazamento
- Revisão dos locais de vazamento, com navegação automática até o ponto
- Integração GIS com dados no cliente, garantindo a privacidade
- Projeto veicular compatível com diversos veículos; instalação e remoção rápidas
Especificações técnicas
| Objeto de detecção | Metano (CH₄) e Etano (C₂H₆) |
|---|---|
| Princípio | Espectroscopia a laser de infravermelho médio |
| Resolução mínima | 0,1 ppb |
| Tempo de resposta | ≤ 0,1 segundo |
| Amostragem | Bombeamento (aspiração) |
| Distância máxima | 150 m |
| Velocidade de detecção | Recomendada 0–30 km/h · máx. 80 km/h |
| Posicionamento | BeiDou/GPS |
| Armazenamento | Duplo (local e nuvem) |
| Temperatura de operação | −30 °C ~ 70 °C |

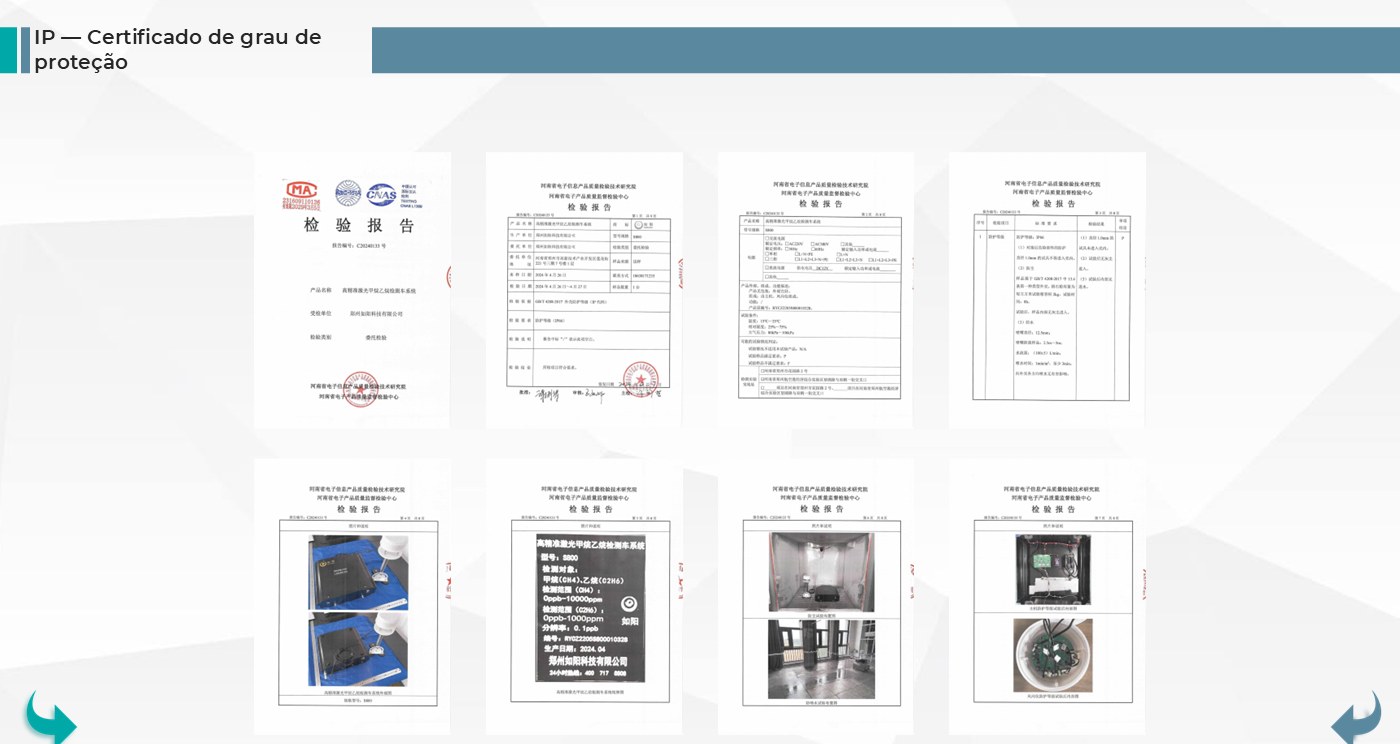

| Grau de proteção | IP66 |
| Modo de exibição | Exibição em tablet |
| Modo de alarme | Aviso por voz |
| Ponto de alarme | Configurável |
| Calibração | Detecção e calibração automáticas ao ligar |
| Faixa (ppm) | CH₄ 0–50.000 ppm · C₂H₆ 0–20.000 ppm (res. 0,1 ppm) |
| Faixa (ppb) | CH₄ 0 ppb–10.000 ppm · C₂H₆ 0 ppb–1.000 ppm (res. 0,1 ppb) |

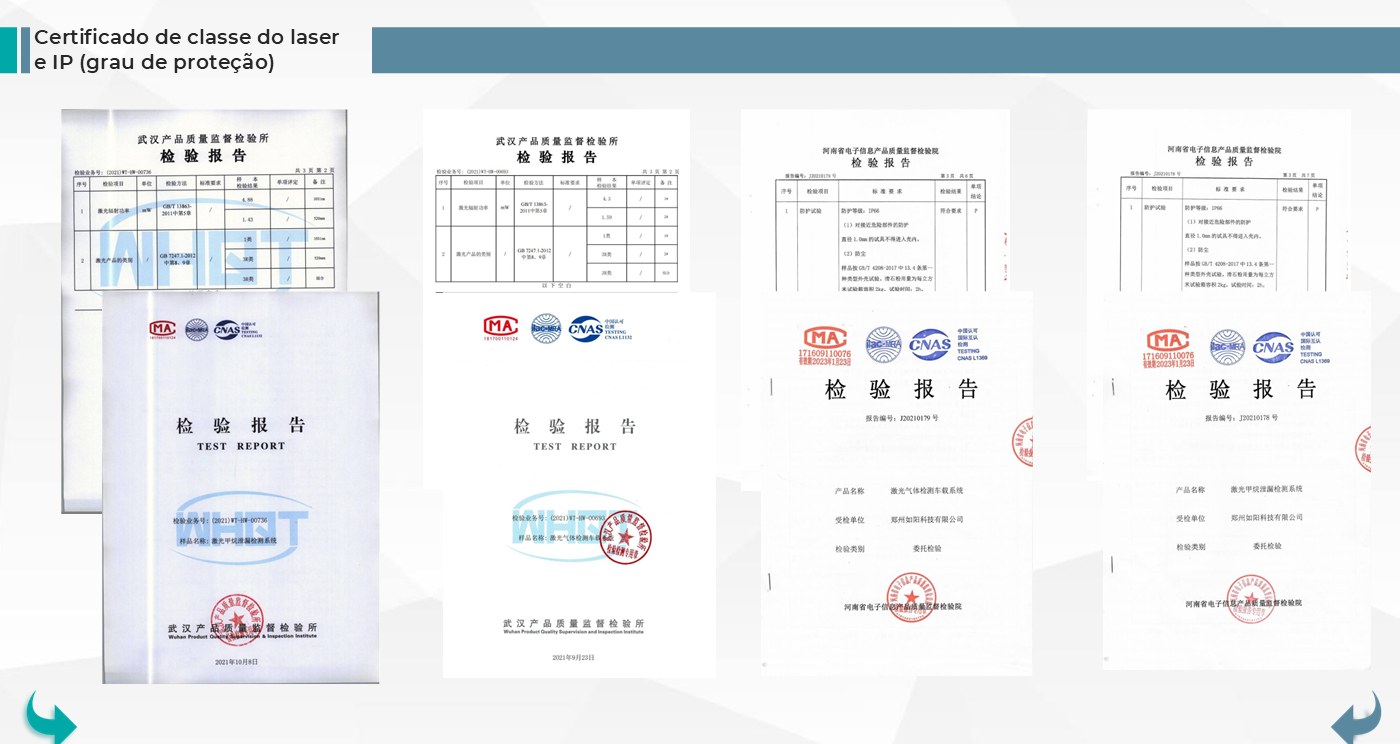

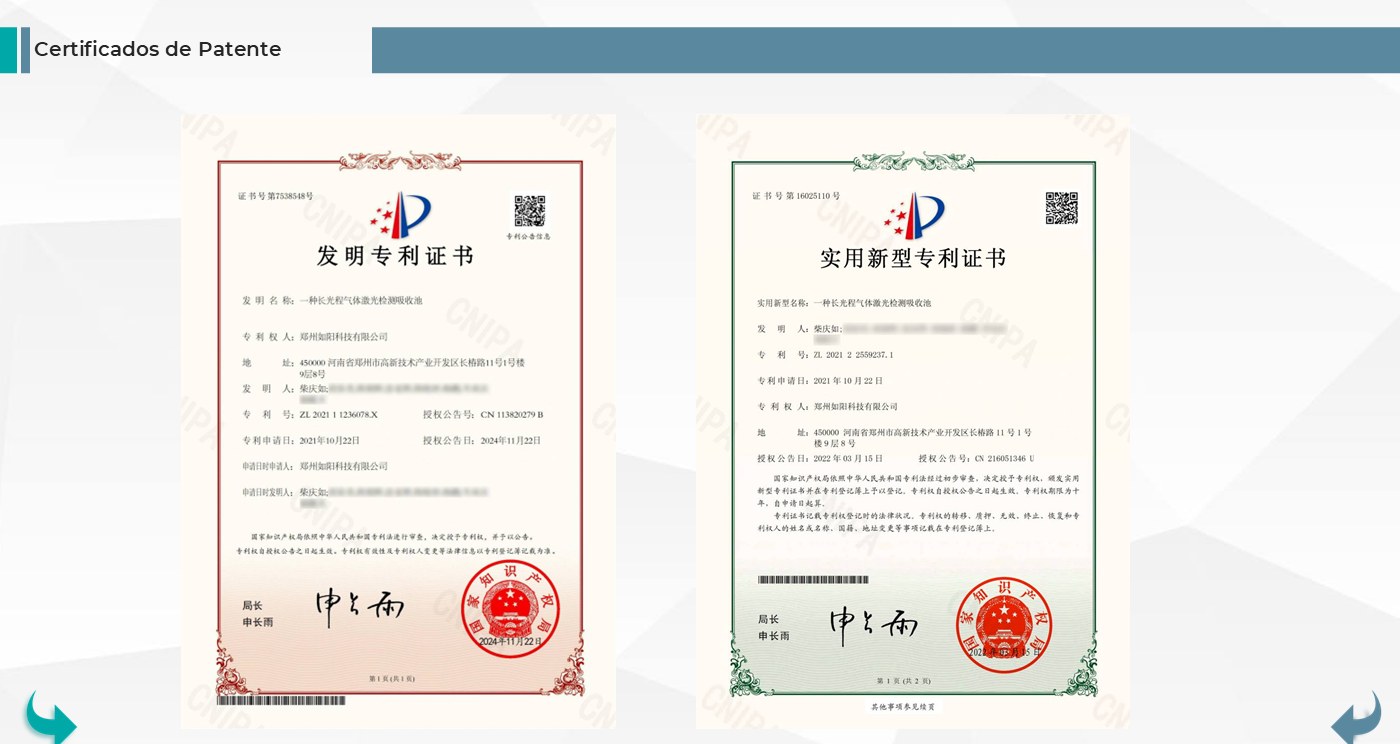

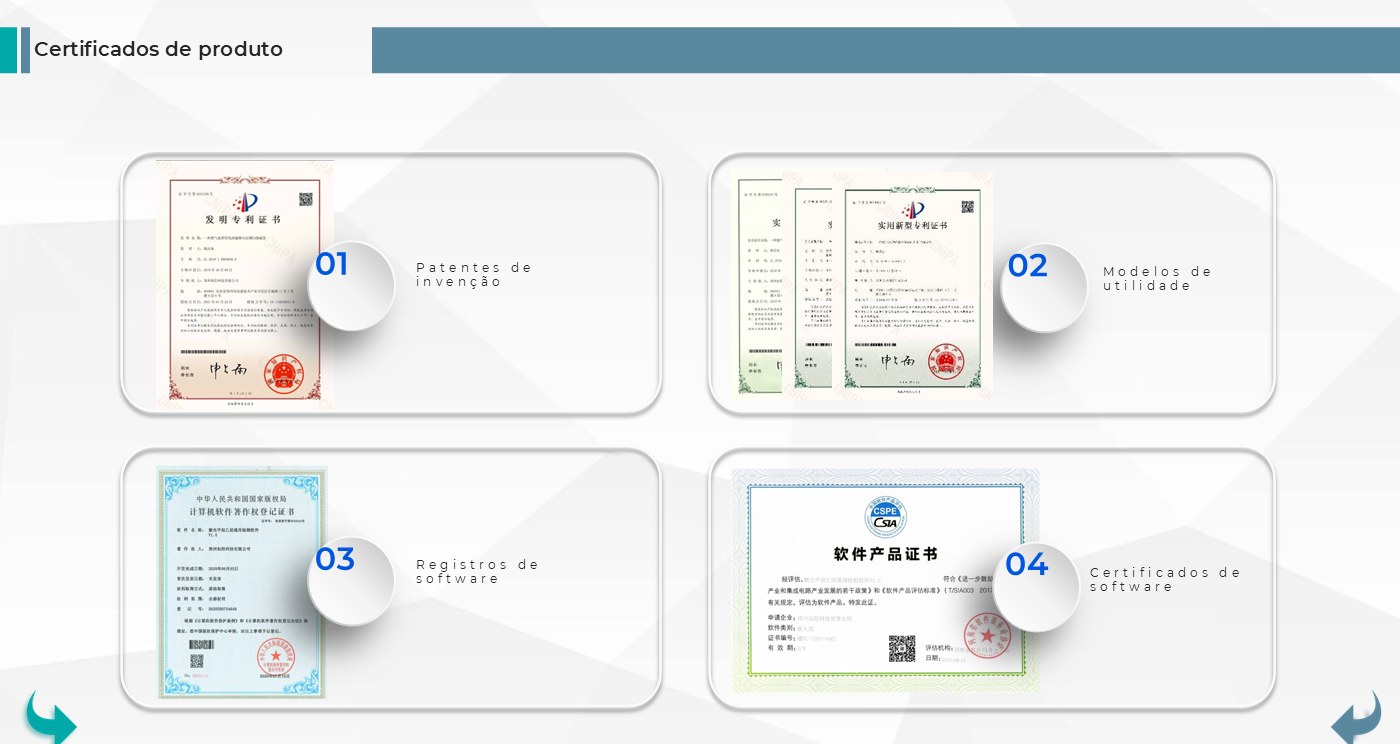

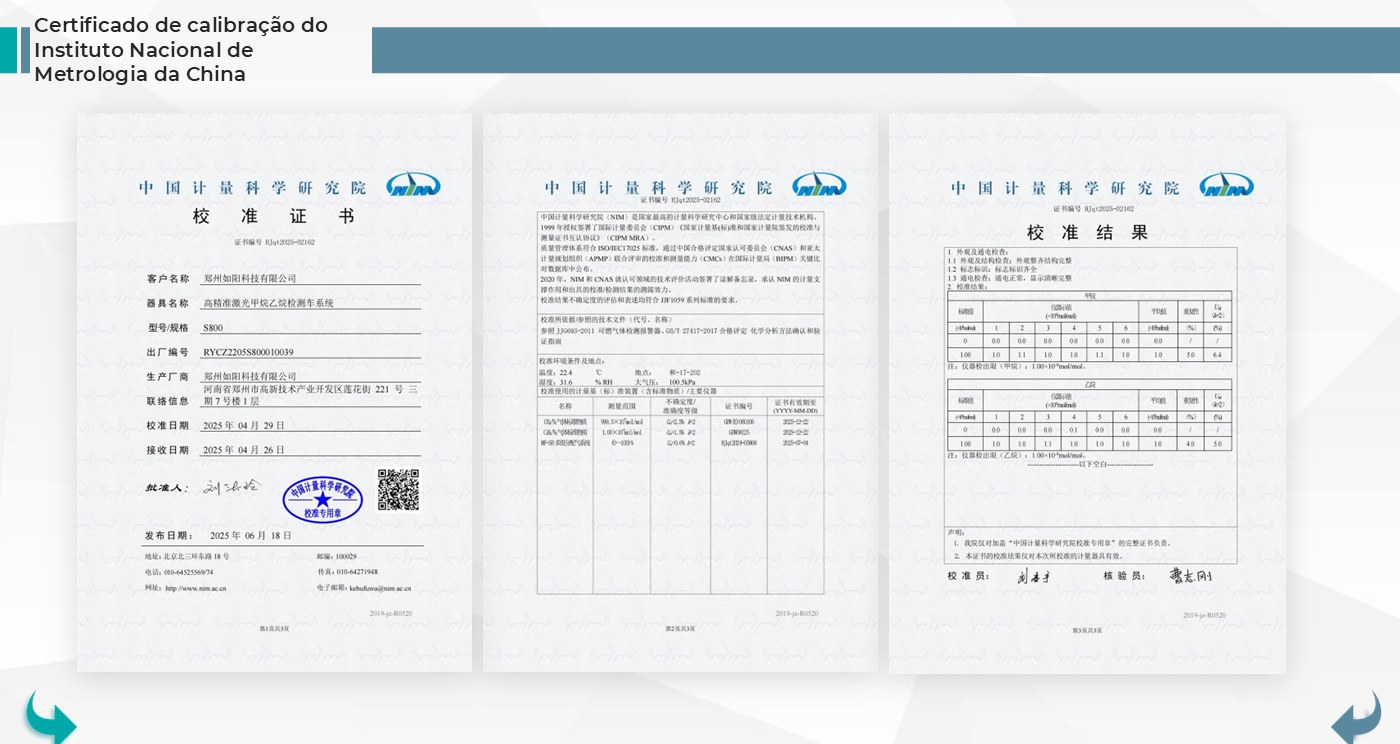

Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.

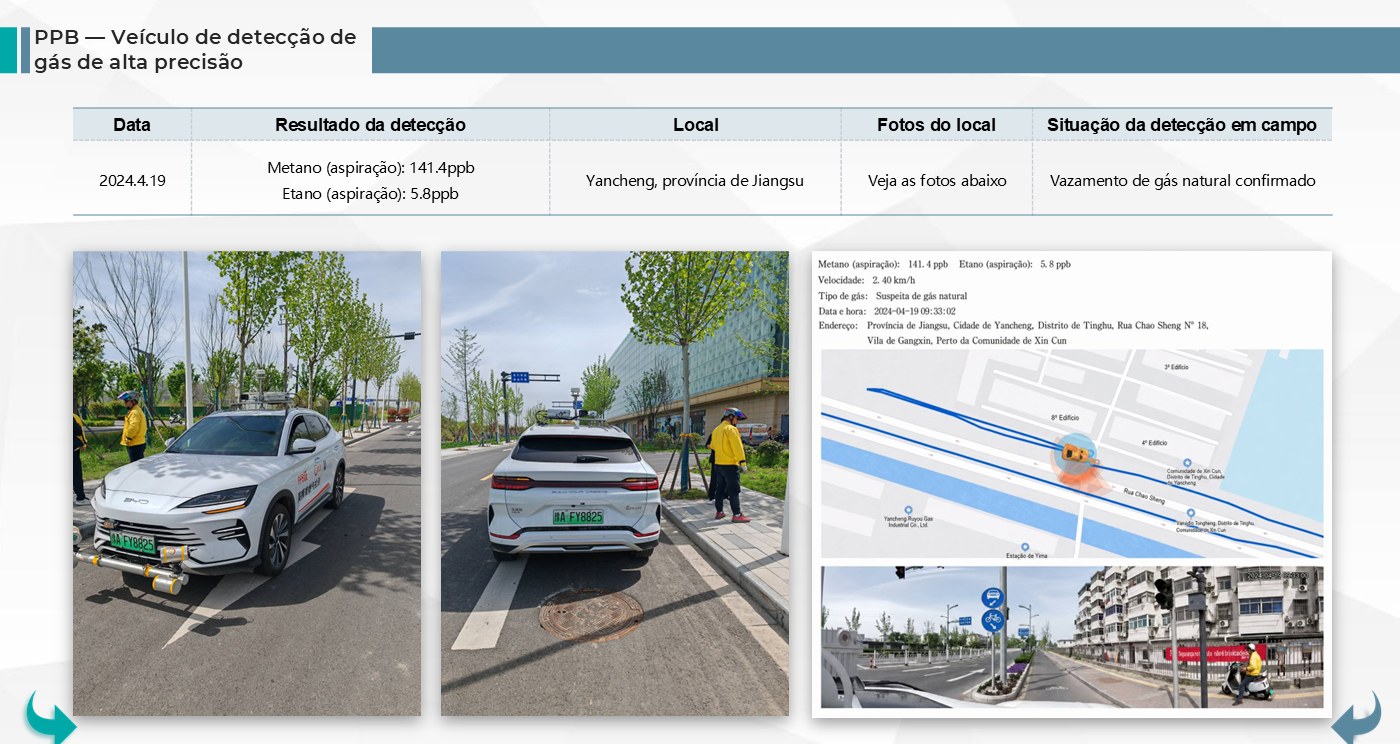

Referência do fabricante Ruyang: em 19/04/2024, em Yancheng (Jiangsu), o veículo PPB de alta precisão confirmou um vazamento de gás natural com leitura por aspiração de 141,4 ppb de metano e 5,8 ppb de etano.
Referência do fabricante Ruyang: em 15/04/2024, em Shijiazhuang (Hebei), o veículo PPB confirmou um vazamento de gás natural com leitura por aspiração de 1.040,2 ppb de metano e 23,2 ppb de etano.

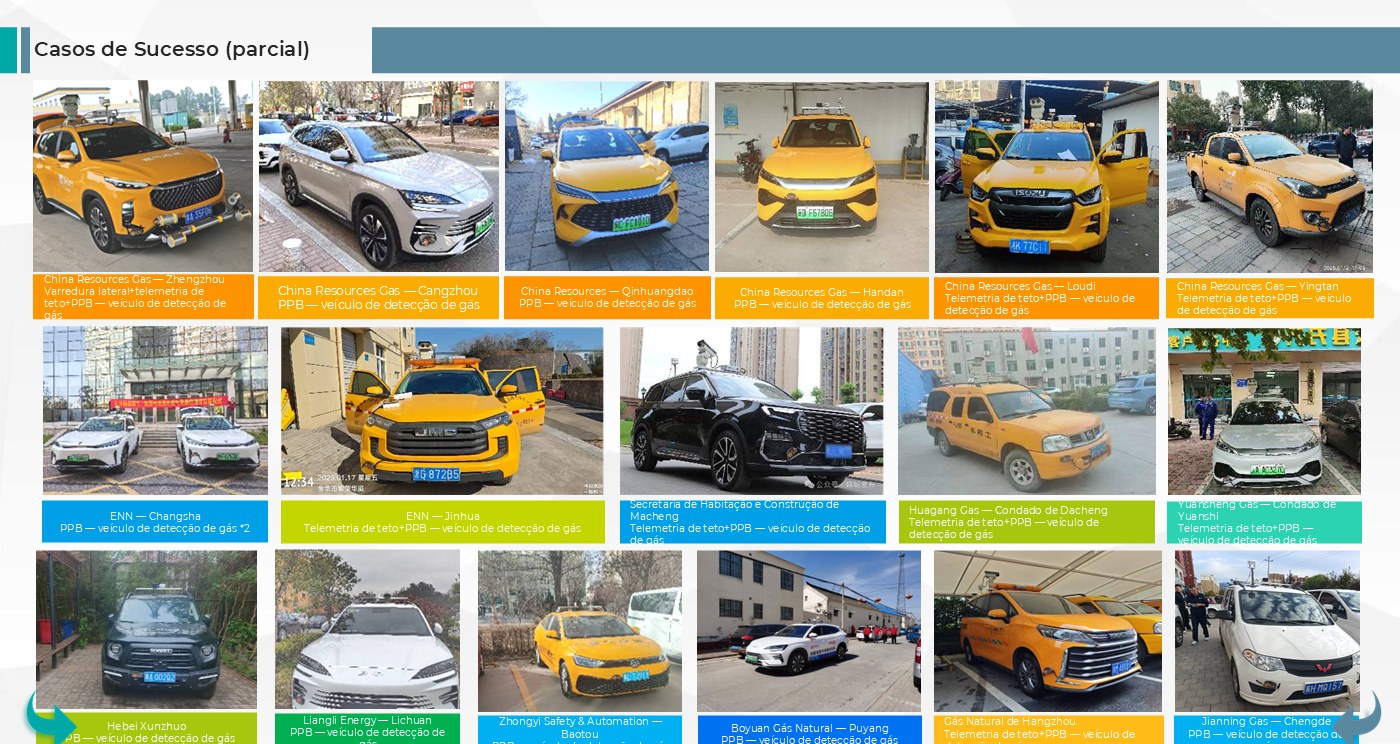

Referência do fabricante Ruyang: base instalada em diversas concessionárias chinesas, incluindo China Resources Gas (Yingtan, Handan, Qinhuangdao, Cangzhou, Zhengzhou, Loudi), ENN (Jinhua e Changsha), Gás Natural de Hangzhou, Huagang Gas, Boyuan e outras, muitas combinando telemetria de teto e varredura lateral ao módulo PPB.

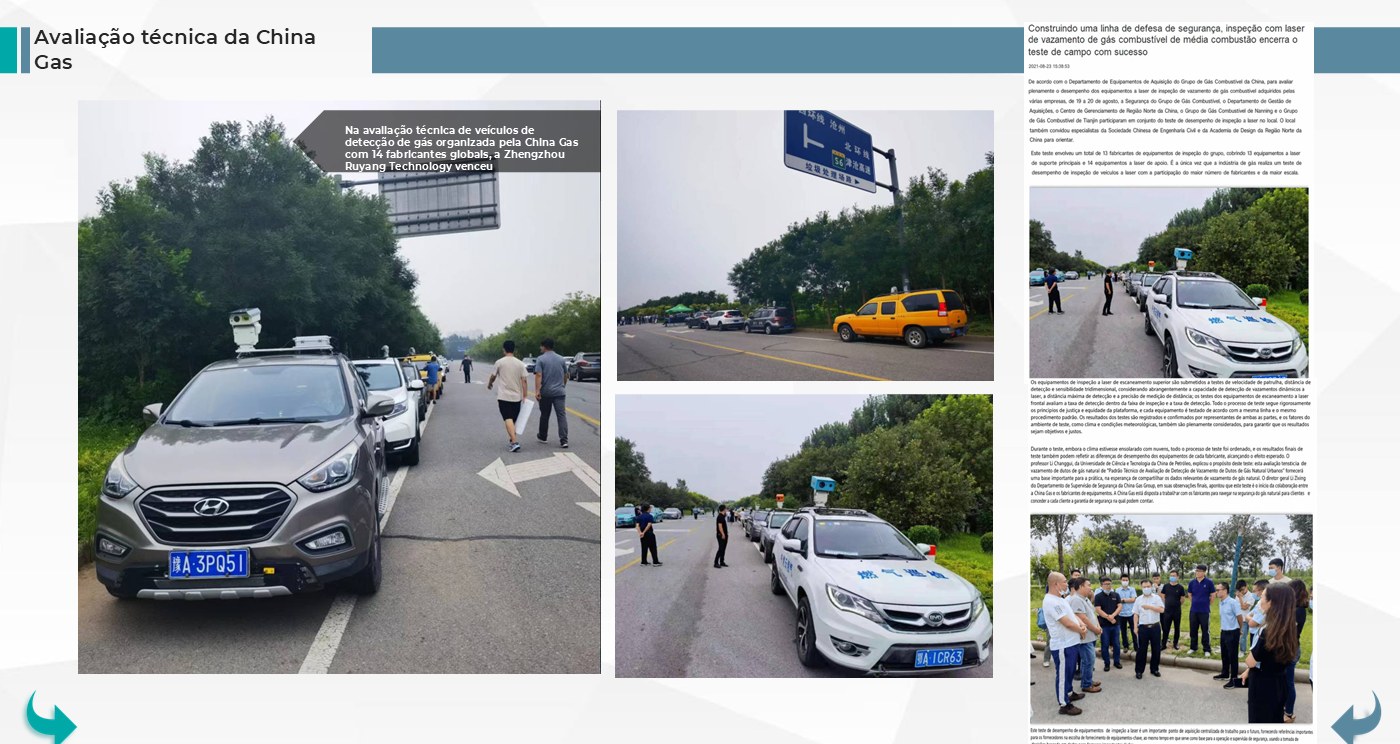

Referência do fabricante Ruyang: na avaliação técnica de veículos de detecção de gás organizada pela China Gas com 14 fabricantes globais, a Zhengzhou Ruyang Technology foi a vencedora.
Referência do fabricante Ruyang: apontado como o fabricante com a maior base instalada de equipamentos veiculares a laser do mercado, com grande volume de dados alimentando o aprendizado de máquina para localização de vazamentos.
S800 · Sistemas Veiculares & Aéreos
Quer uma proposta para o S800?
Enviamos cotação, ficha técnica completa e condições de fornecimento ou locação.
