Estações de gás natural
Monitoramento on-line e remoto da concentração de gases inflamáveis em estações de distribuição e city-gate, com detecção visual em tempo real e alarme automático de vazamento por toda a área da planta.
Monitoramento Remoto IoT
SZ100PTZ de Detecção de Gás a Laser
Dispositivo de monitoramento fixo baseado em TDLAS que, comparado aos tradicionais, oferece alta sensibilidade, resposta rápida e ampla cobertura. Cobre grandes áreas sem pontos cegos, substituindo um grande número de detectores pontuais — ideal para estações de gás, minas, petroquímica, metalurgia e energia.
±360°Rotação horizontal
±90°Inclinação
IP68Proteção
Como funciona
Detecção remota de metano por laser (TDLAS)
A plataforma pan-tilt SZ100 usa espectroscopia de absorção por laser de diodo sintonizável (TDLAS): um feixe infravermelho é emitido em direção à área monitorada e, ao atravessar uma nuvem de metano (CH4), tem parte de sua energia absorvida na exata frequência de ressonância do gás. Medindo essa absorção, o equipamento calcula a concentração de gás ao longo de todo o caminho óptico (em ppm·m), sem precisar de contato físico com o vazamento.
Diferente dos sensores catalíticos ou eletroquímicos convencionais, a leitura óptica entrega altíssima sensibilidade, resposta praticamente instantânea (≤0,05s) e detecção a distância (até 300m). Montada sobre uma base pan-tilt motorizada com varredura horizontal de ±360° e inclinação de ±90°, uma única unidade cobre toda a área de uma estação, varrendo pontos predefinidos de forma autônoma e apontando com precisão a origem do vazamento por meio de um laser indicador visível.
Recursos e funções
O que o SZ100 faz.

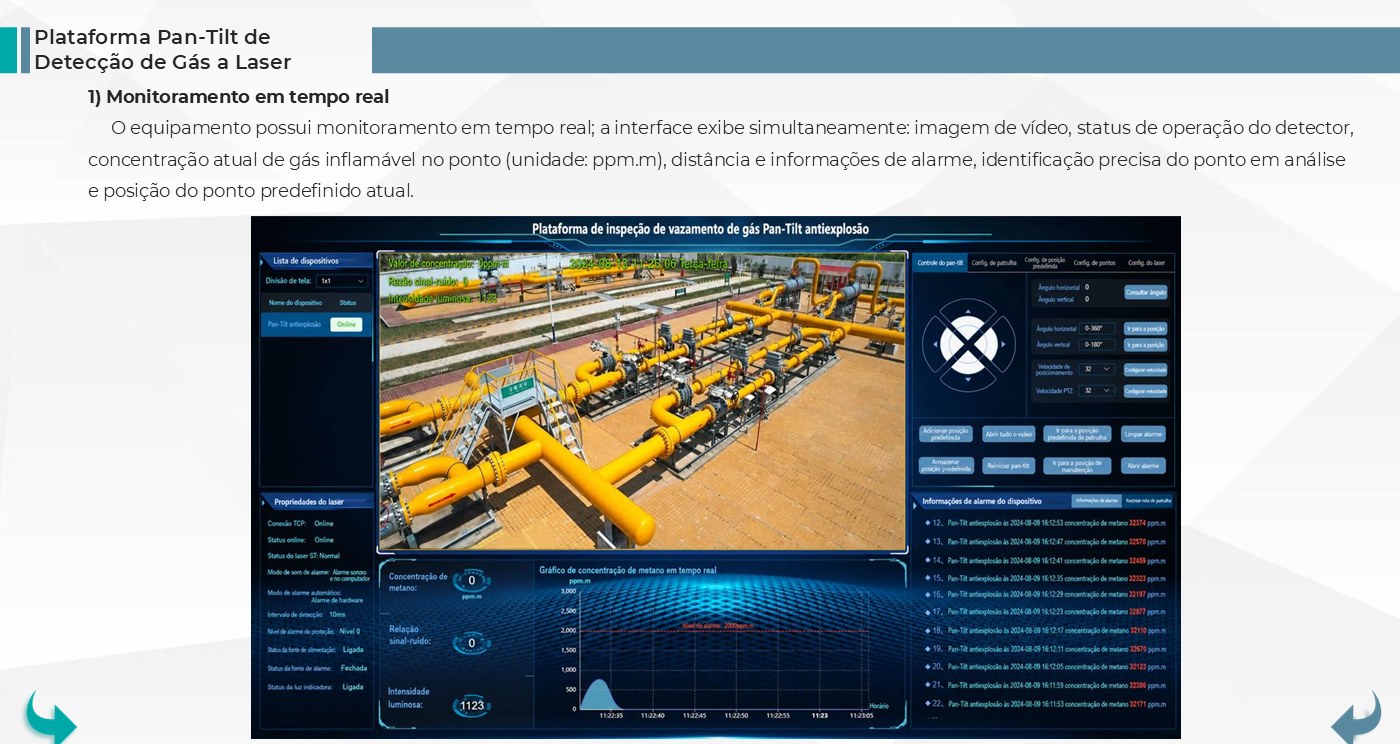

Plataforma de software de monitoramento que exibe simultaneamente mais de 30 canais de vídeo com concentração, intensidade luminosa e imagem em tempo real
Monitoramento ao vivo com sobreposição de dados: vídeo, status do detector, concentração (ppm·m), distância e alarmes do ponto analisado
Alarme inteligente por análise integrada dos dados, com limiar de concentração e velocidade de resposta ajustáveis manualmente

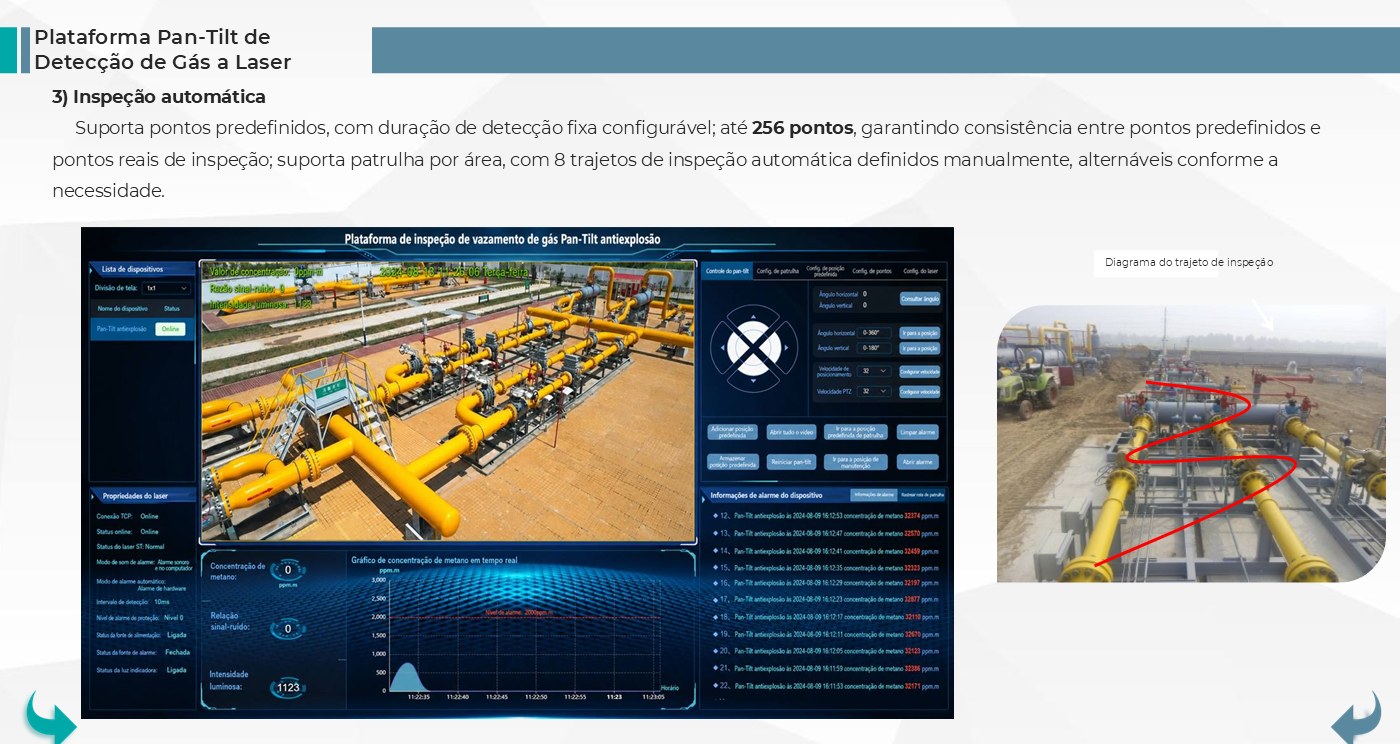

Inspeção automática por pontos predefinidos (mais de 256 pontos) e patrulha por área com até 8 trajetos configuráveis e alternáveis
Detecção contínua acionada automaticamente quando um ponto ultrapassa o limiar, com duração configurável
Gravação automática de tela em alarmes de inspeção e captura de imagem em operação manual, armazenando 30s antes e depois do evento
Consulta de registros de alarme por período, com concentração, localização e reprodução dos vídeos gravados
Controle manual do giro da plataforma e do foco da câmera para verificação pontual
Laser indicador verde alinhado ao feixe de detecção, ligável e desligável, para localizar visualmente o ponto de vazamento
Autoteste ao ligar, exportação de dados e visualização dos resultados em tempo real
Versão móvel com reconhecimento inteligente por IA na câmera e alimentação/recarga por energia solar
Aplicações
Onde o SZ100 atua.
Setor petroquímico
Vigilância contínua de vazamentos de metano em refinarias, terminais e unidades de processo, cobrindo grandes áreas com uma única plataforma de varredura pan-tilt à prova de explosão.
Indústria metalúrgica
Detecção remota de gás em ambientes industriais agressivos, aproveitando a leitura óptica sem contato e o invólucro Ex d com grau de proteção IP68.
Setor elétrico e utilities
Supervisão de áreas sujeitas a acúmulo de gases inflamáveis em usinas e subestações, com integração à sala de controle e histórico de alarmes.

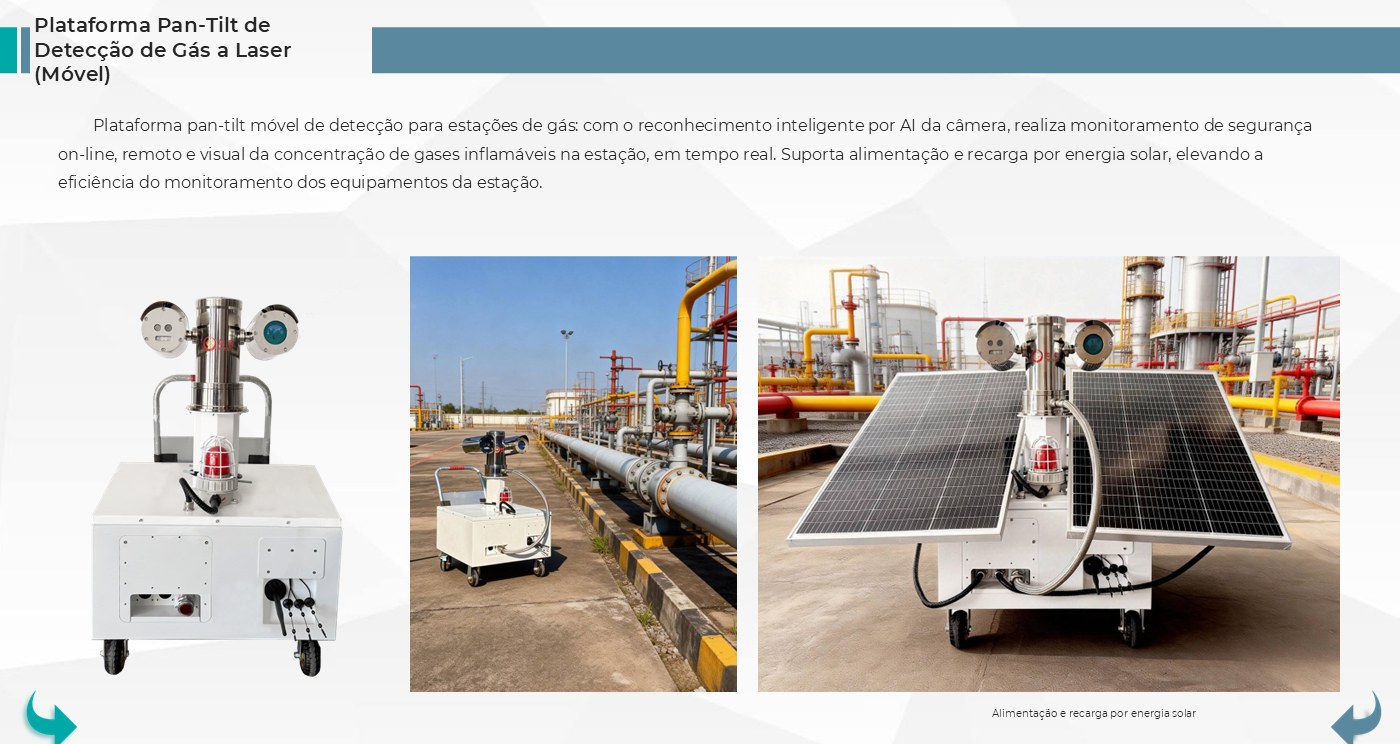

Operação móvel com energia solar
Unidade pan-tilt móvel para estações e pontos remotos sem infraestrutura elétrica, com recarga solar e reconhecimento inteligente por IA, elevando a eficiência do monitoramento de campo.
Características
- Responde apenas ao metano, imune a outros gases e vapor
- Resposta rápida e alta sensibilidade, monitoramento online
- Armazenamento e exportação de dados em gráfico
- Ampla cobertura, substituindo muitos detectores pontuais
- Calibração automática ao ligar; vídeo de alarme e cruzeiro
- Detecta vazamentos mesmo sob condições climáticas adversas

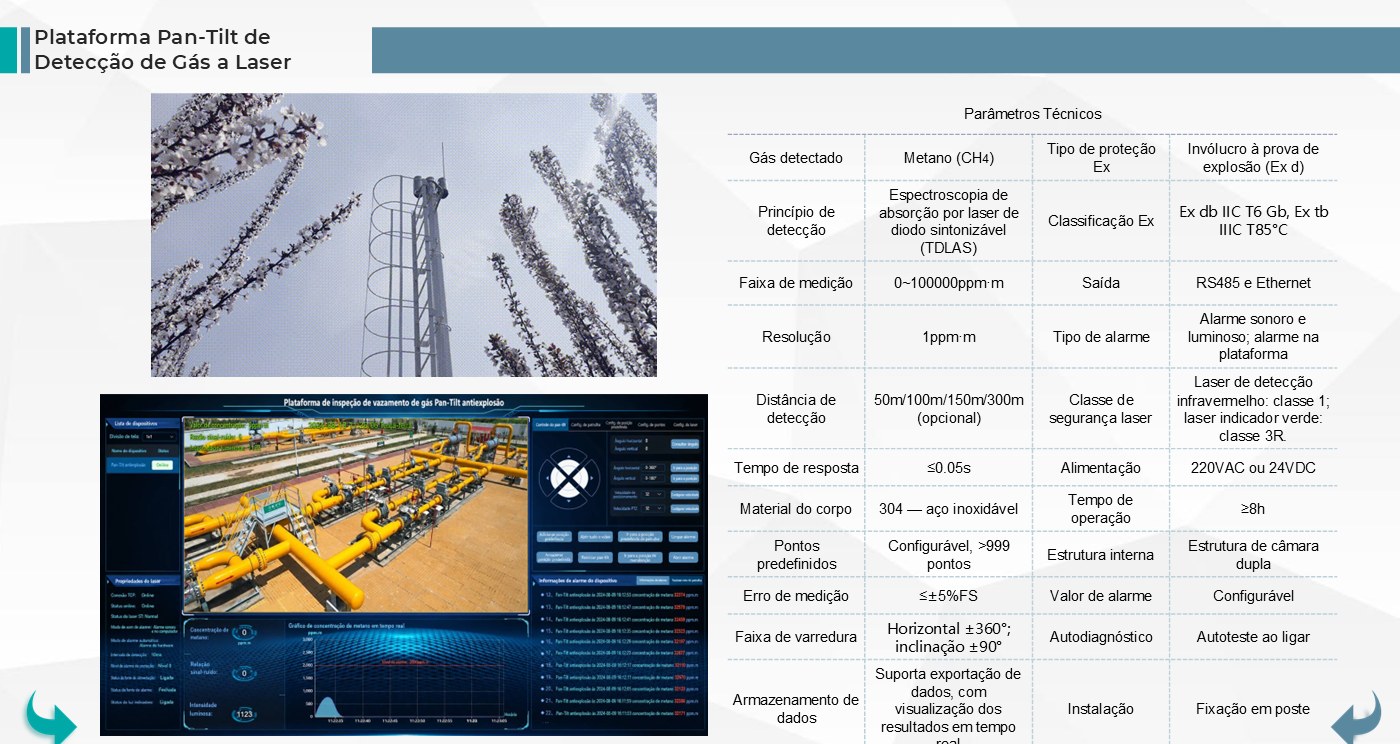

Especificações técnicas
| Objeto de detecção | Metano (CH₄) |
|---|---|
| Princípio | Espectroscopia de absorção a laser (TDLAS) |
| Distância de telemetria | 50 / 100 / 150 / 300 m (opcional) |
| Faixa de detecção | 0 ~ 100.000 ppm·m |
| Varredura | Horizontal ±360°, inclinação ±90° |
| Saída | RS485, Ethernet |
| Material do invólucro | Aço inoxidável |
| Alimentação | DC 24V / AC 220V |
| Grau de proteção | IP68 |
| Marcação Ex | Ex db IIC T6 Gb · Ex tb IIIC T85 °C |
| Resolução | 1 ppm·m |
| Tempo de resposta | 0,01 segundo |
| Ponto de alarme | Configurável |
| Fixação | Tipo coluna (poste) |
| Temperatura de operação | −30 °C ~ 70 °C |
| Umidade de operação | 0~95%RH |
| Classe de laser | Infravermelho: Classe 1; indicador verde: Classe 3R |

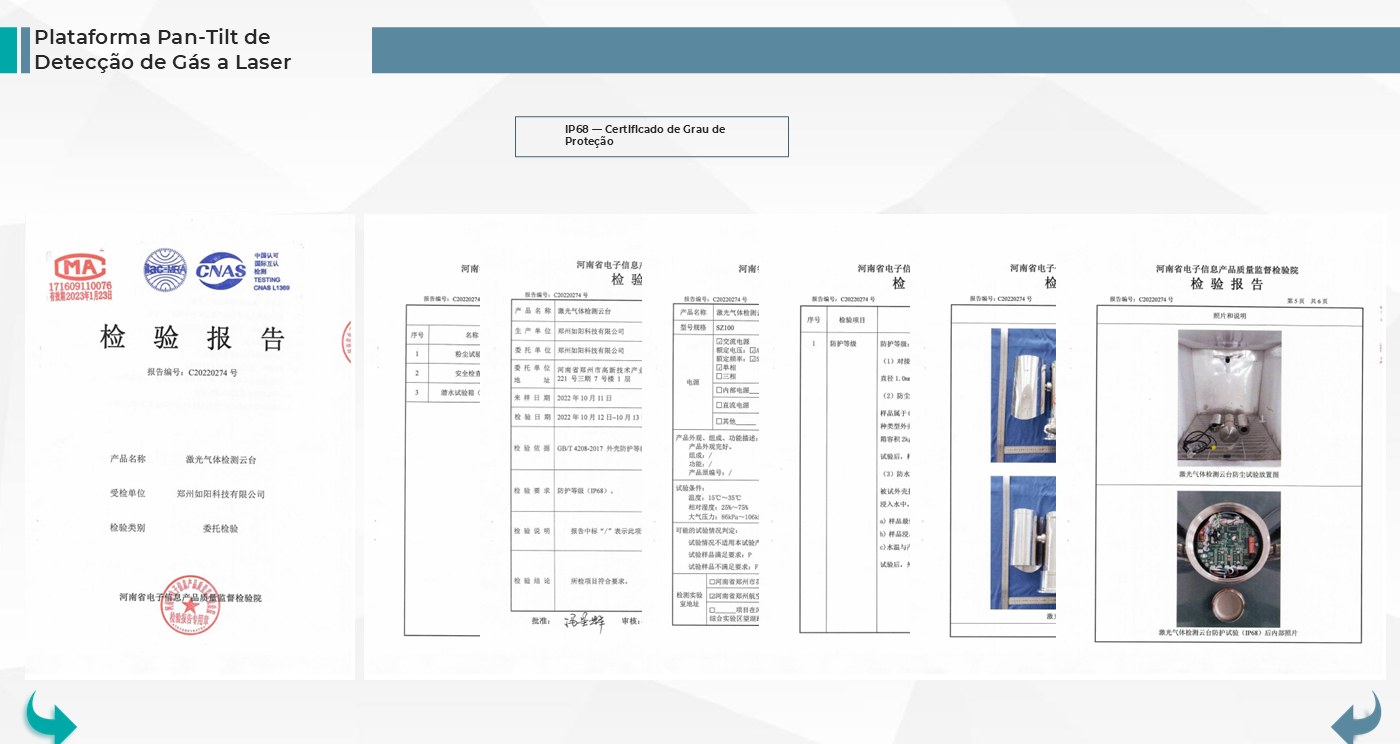

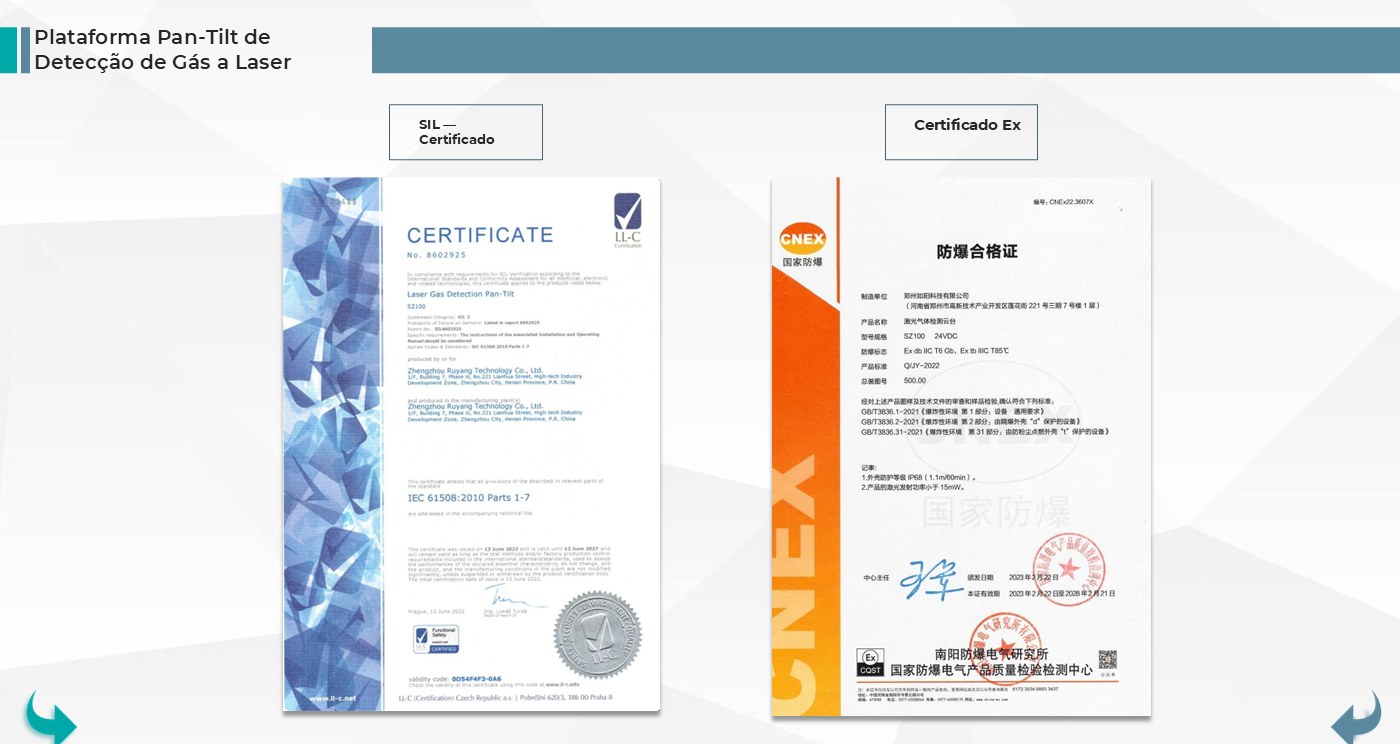

Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Documentação técnica
Veja em detalhe.
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.

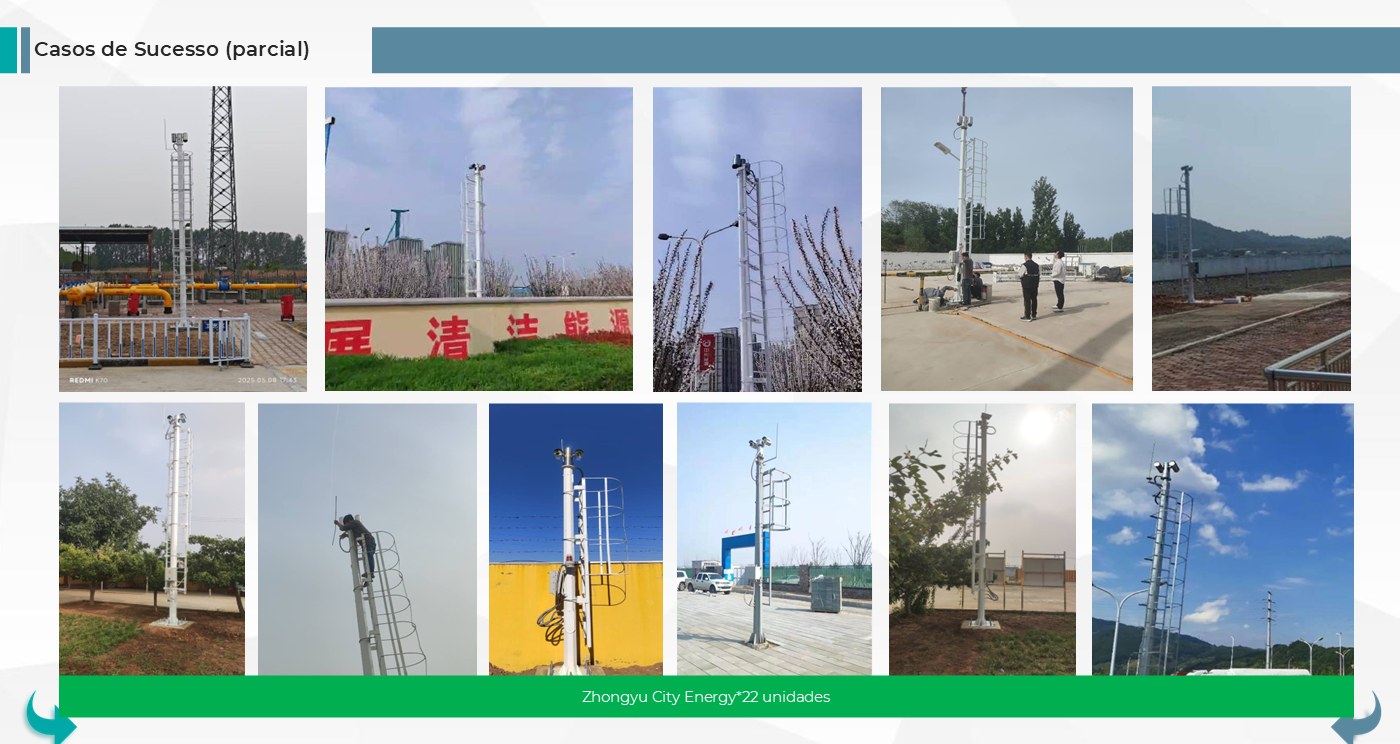

Referência do fabricante Ruyang: 22 unidades fornecidas à Zhongyu City Energy.
Referência do fabricante Ruyang: projeto de detecção de gás junto à Xinyu Gas Co., Ltd.
Referência do fabricante Ruyang: 4 unidades para a China Resources em Xining.
Referência do fabricante Ruyang: 5 unidades para a Hebei Xunzhuo.
Referência do fabricante Ruyang: implantação na Gás Natural de Zhoukou.
Referência do fabricante Ruyang: 2 unidades para a China Resources em Golmud e 2 unidades em Yucheng.
Referência do fabricante Ruyang: 7 unidades para o Gás de Zhongxian, em Chongqing.
Referência do fabricante Ruyang: fornecimento à Forise Towngas.
Referência do fabricante Ruyang: 7 unidades para a Beijing Minghui.
Referência do fabricante Ruyang: 5 unidades para a Shijiazhuang Shouji.
SZ100 · Monitoramento Remoto IoT
Quer uma proposta para o SZ100?
Enviamos cotação, ficha técnica completa e condições de fornecimento ou locação.
