Inspeção de redes de distribuição de gás
Localização de vazamentos em redes enterradas de gás natural com precisão de ppb, exibindo concentração, trajeto e posição em tempo real e gerando relatório de inspeção exportável.
Telêmetros & Portáteis a Laser
M10Detector Portátil de Vazamento de Gás de Alta Precisão

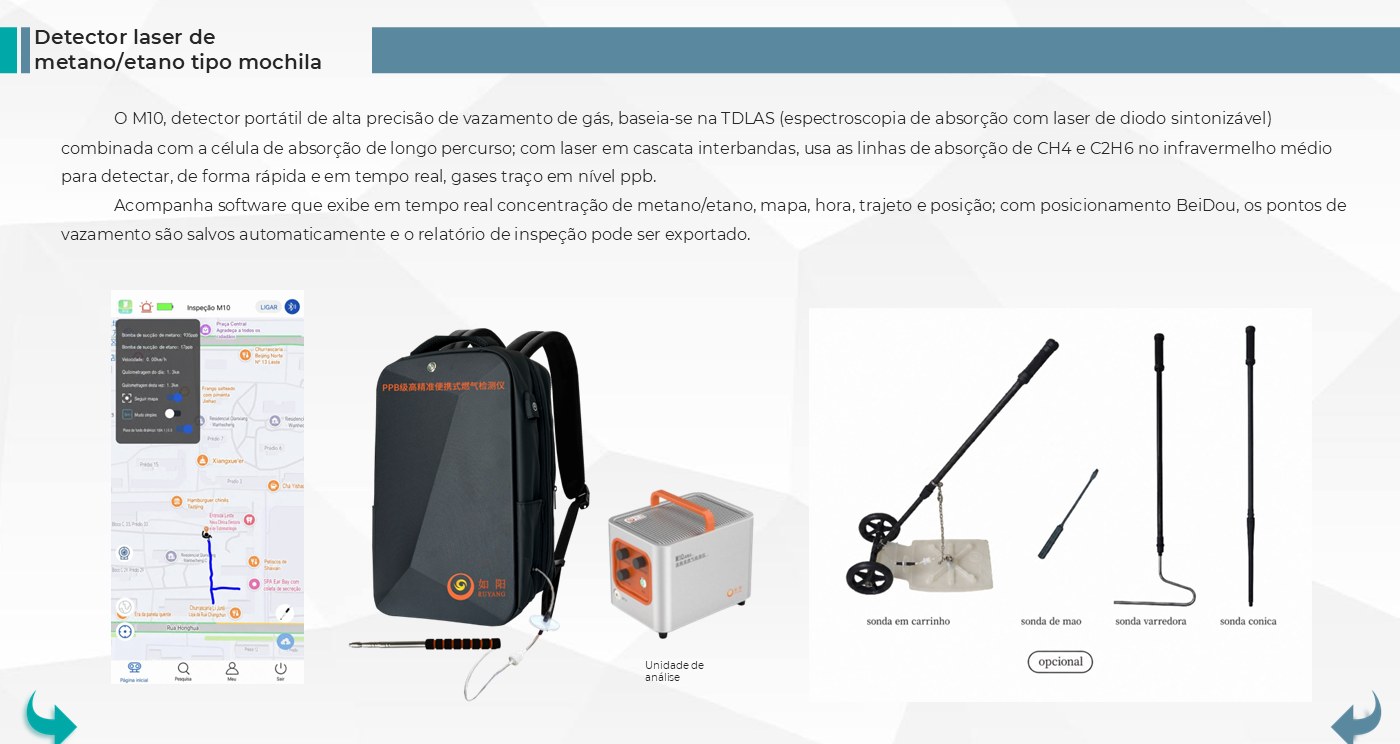

Baseado em TDLAS de infravermelho médio com célula de absorção de longo caminho óptico, alcança detecção em tempo real em nível ppb de metano e etano. O software exibe concentrações, mapas, hora, trajetórias e localização; com posicionamento preciso, salva o local do vazamento e exporta relatórios. Aceita diversas sondas.
1 ppbResolução
> 8 hAutonomia
3 kgPeso
Como funciona
Detecção laser a nível ppb com TDLAS no infravermelho médio
O M10 é um detector portátil tipo mochila de altíssima sensibilidade que combina a tecnologia TDLAS (espectroscopia de absorção por laser de diodo sintonizável) com uma célula de absorção de longo percurso e laser em cascata interbandas. Ao ler as linhas de absorção de metano (CH4) e etano (C2H6) no infravermelho médio, ele identifica gases traço em nível de ppb de forma rápida e em tempo real, com resposta de 0,1 s e sem necessidade de pré-aquecimento.

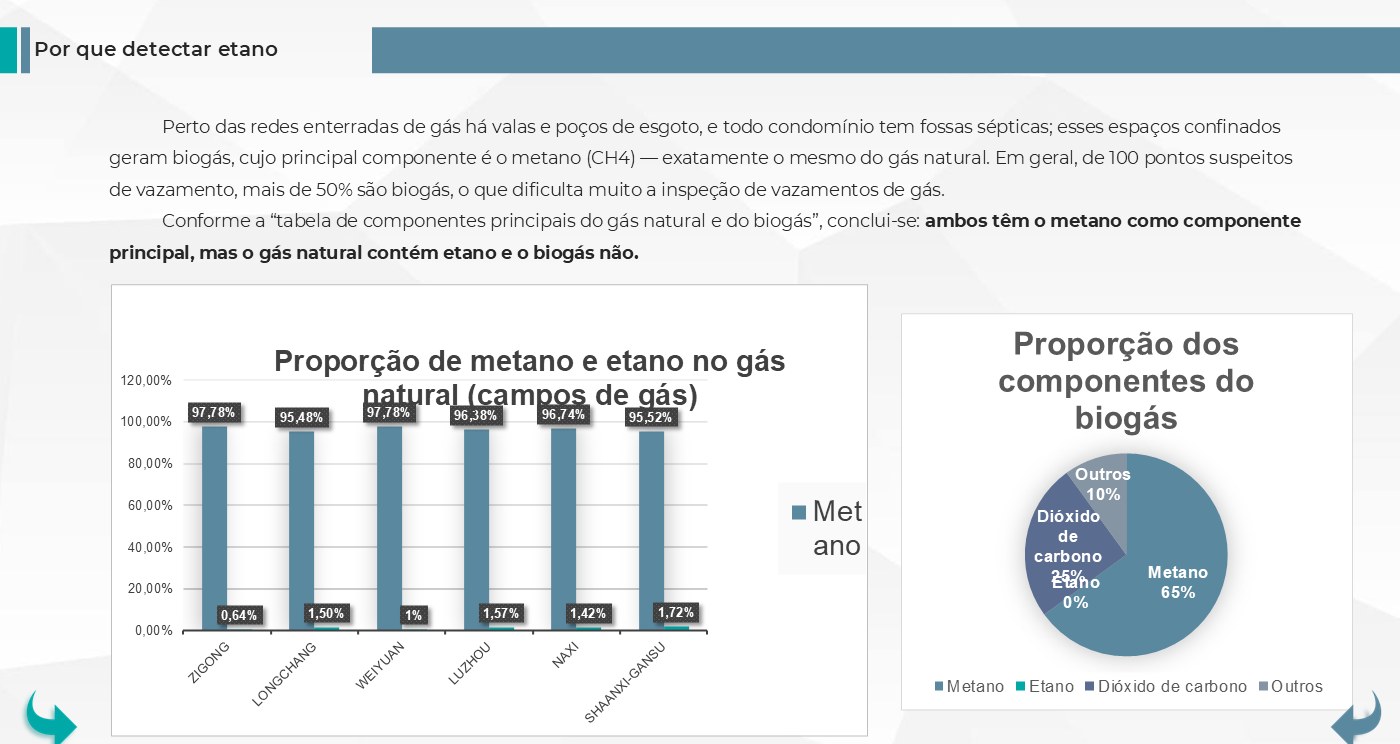

O grande diferencial é medir metano e etano simultaneamente: como o gás natural contém etano e o biogás não, o M10 distingue na hora um vazamento real da rede de gás de um simples foco de biogás. Todo o dado de concentração, trajeto e localização é exibido em tempo real e registrado automaticamente, transformando a inspeção de campo em um relatório rastreável.
Recursos e funções
O que o M10 faz.

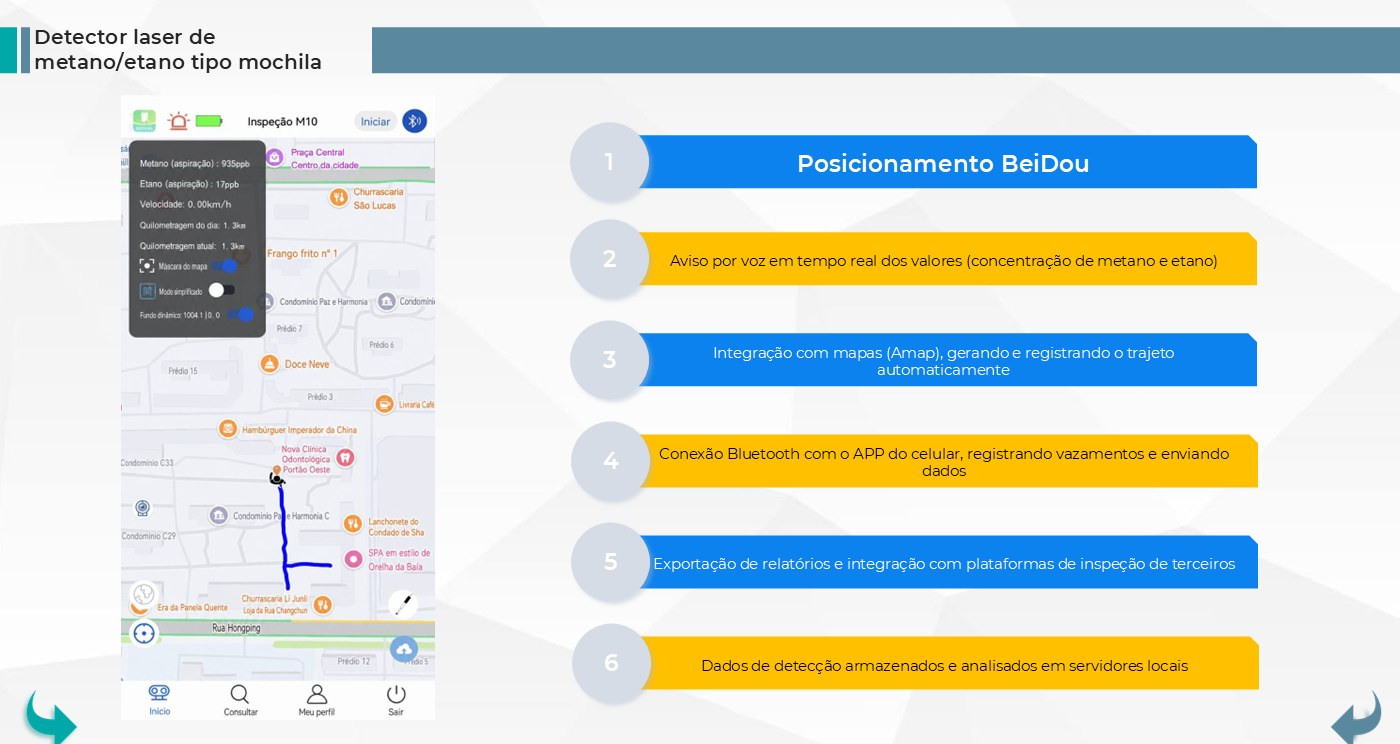

Aviso por voz em tempo real das concentrações de metano e etano
Posicionamento BeiDou que salva automaticamente os pontos de vazamento
Integração com mapas (Amap) que gera e registra o trajeto da inspeção
Conexão Bluetooth com o aplicativo de celular para registrar vazamentos e enviar dados

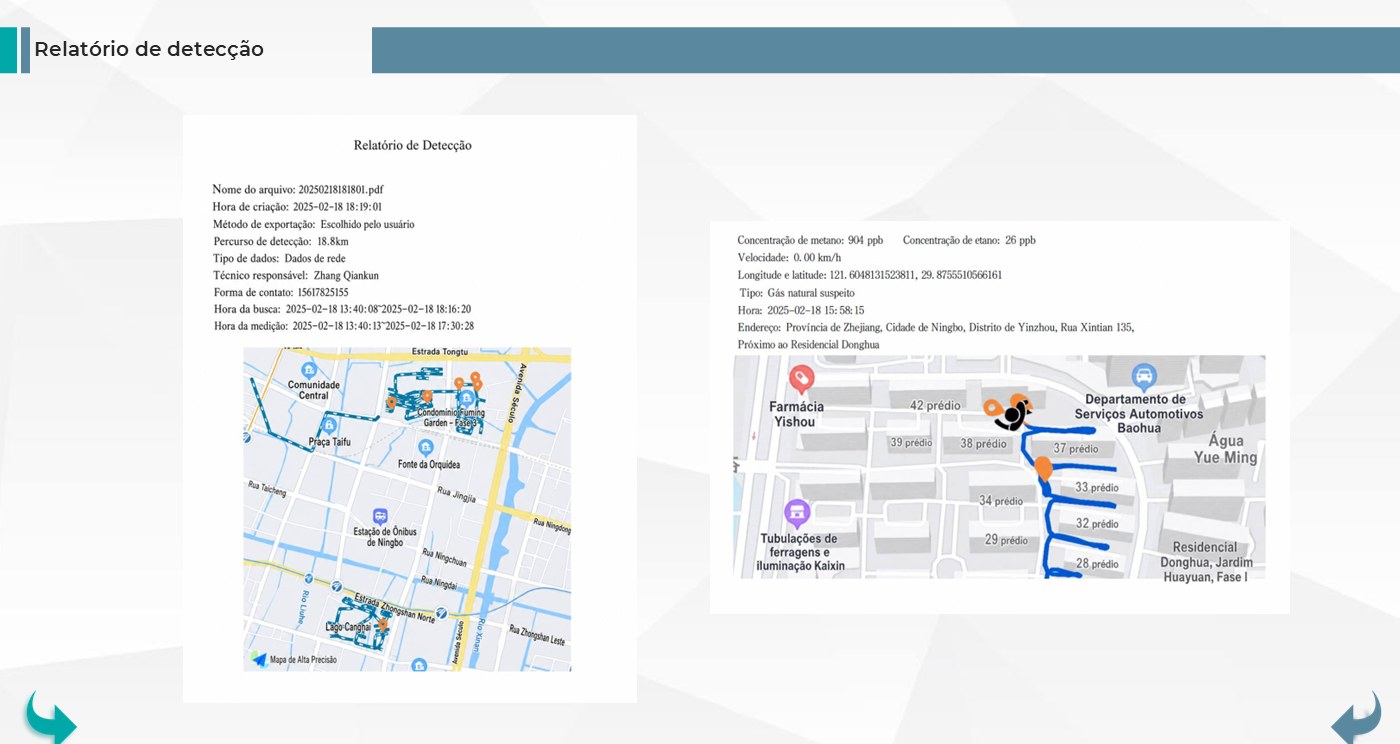

Exportação de relatórios e integração com plataformas de inspeção de terceiros
Armazenamento e análise dos dados em servidores locais
Inicialização rápida com autoteste e calibração automática ao ligar, sem pré-aquecimento
Distinção instantânea entre gás natural e biogás pela leitura simultânea de metano e etano

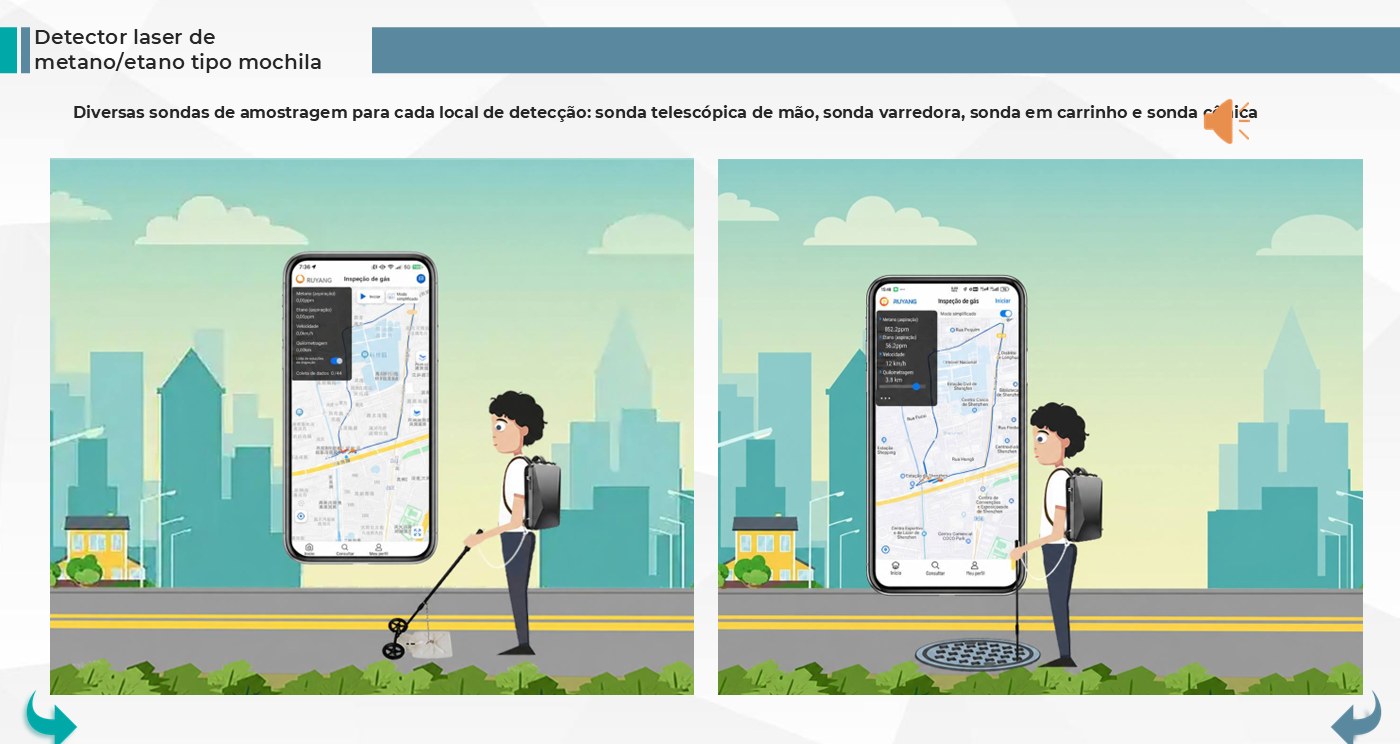

Sondas de amostragem intercambiáveis (telescópica de mão, varredora, em carrinho e cônica) para qualquer tipo de local
Aplicações
Onde o M10 atua.
Ambientes propensos a biogás (esgoto, valas e fossas sépticas)
Perto das redes enterradas existem poços de esgoto e fossas sépticas que liberam biogás rico em metano. Medindo também o etano, o M10 evita falsos positivos e separa o vazamento real de gás natural do biogás, agilizando muito a inspeção.
Operação flexível: mochila, mão e veicular
A plataforma se adapta a versões portátil tipo mochila, detector remoto laser de mão, dispositivo de aspiração e configuração veicular, cobrindo desde varreduras rápidas até inspeções detalhadas em campo.
Características
- Distinção instantânea entre gás natural e biogás (metano e etano)
- Exibição em tempo real e aviso por voz das concentrações
- Sondas intercambiáveis para diversos cenários
- App de inspeção com rotas, alarmes e relatórios
- Dados protegidos em servidores locais
- Inicialização rápida, sem pré-aquecimento, com autoteste ao ligar
- Boa seletividade — responde só a metano e etano, sem interferência de escapamentos
Especificações técnicas
| Objeto de detecção | Metano (CH₄) e Etano (C₂H₆) |
|---|---|
| Princípio | Espectroscopia a laser de infravermelho médio |
| Faixa de detecção | CH₄: 0–50 ppm · C₂H₆: 0–25 ppm |
| Resolução | 1 ppb |
| Amostragem | Bombeamento (aspiração) |
| Tempo de resposta | 0,1 segundo |
| Sistema operacional | Android e HarmonyOS |
| Autonomia | > 8 h |
| Dimensões | 270 × 150 × 220 mm |
| Peso | 3.000 g |
| Alimentação | Bateria de lítio recarregável interna |
| Modo de alarme | Aviso por voz |
| Ponto de alarme | Configurável |
| Posicionamento | BeiDou/GPS |
| Armazenamento | Servidores locais nacionais |
| Temperatura de operação | −25 °C ~ 60 °C |
| Umidade de operação | 0~95%RH |
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.

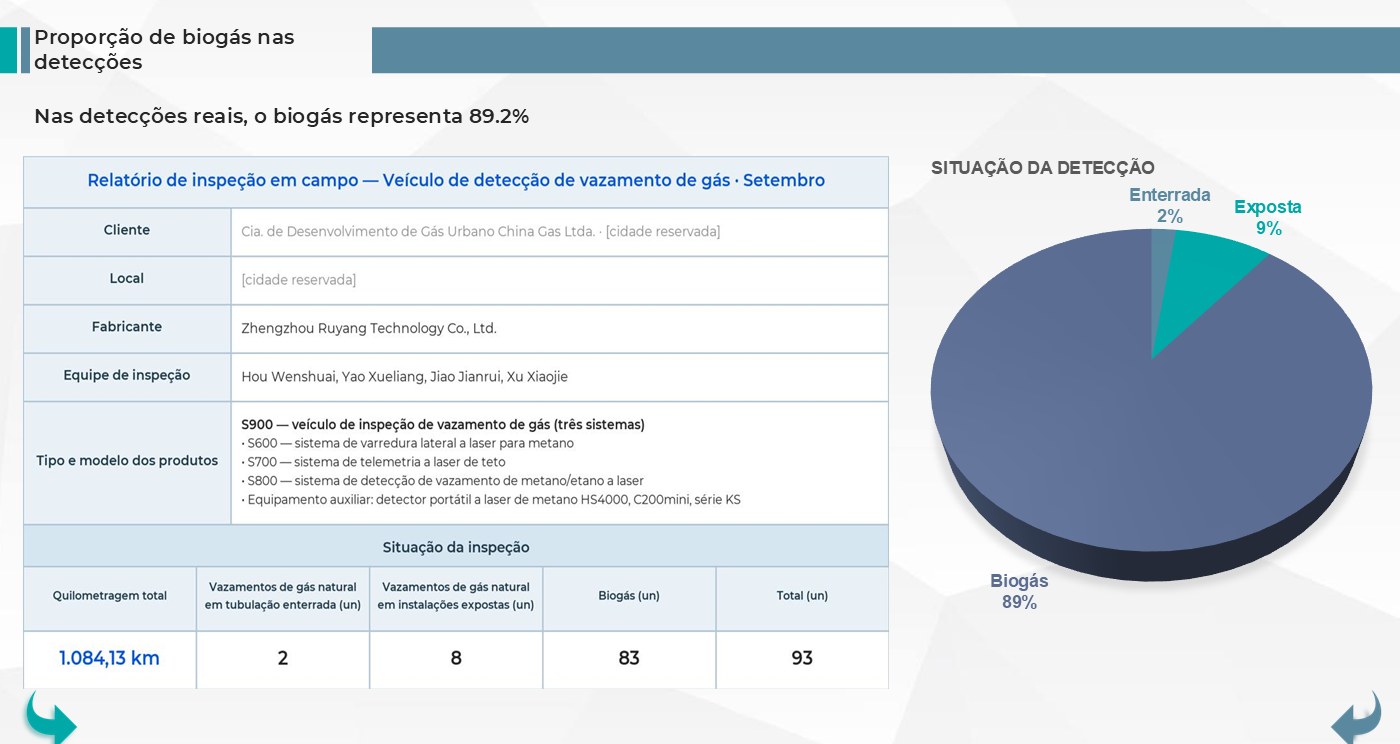

Referência do fabricante Ruyang: em detecções reais de campo, o biogás chegou a representar 89,2% das ocorrências em um cenário e 61,6% em outro, comprovando por que medir etano é decisivo para separar vazamentos reais de gás natural de focos de biogás.
Referência do fabricante Ruyang: em levantamentos de campo, mais de 50% de cada 100 pontos suspeitos de vazamento eram, na verdade, biogás — situação em que a leitura simultânea de metano e etano do M10 evita inspeções desnecessárias.
